产品编号:104332-621
产品名称:法兰式鸭嘴阀
型  号:XJF
产品备注:佳裕阀门(上海)有限公司

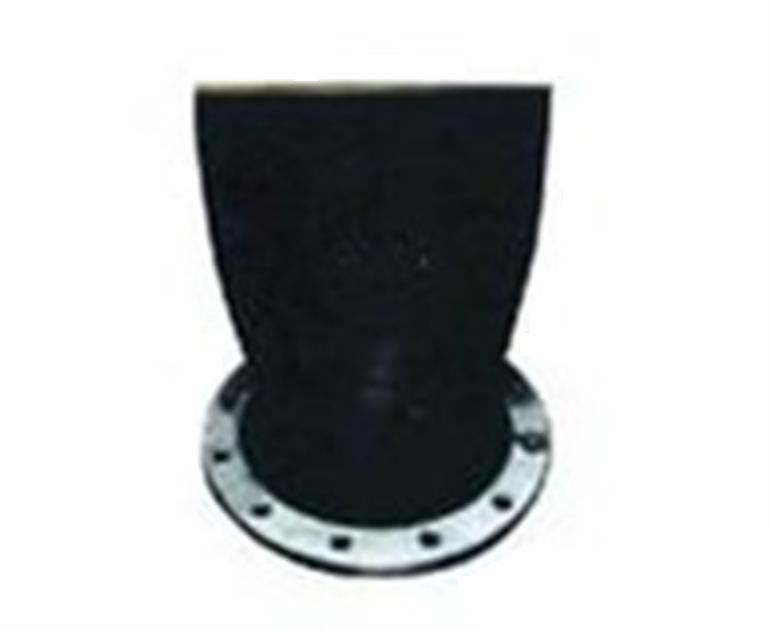

 点击查看大图片

法兰式鸭嘴阀的阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅地通过。法兰式鸭嘴阀应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统。
法兰式鸭嘴阀是由法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于灌体,管道及围堰上。安装联接时,法兰与联接阀尺寸相对应,法兰与法兰之间应视其具体情况加密封胶,保证联接紧固后绝对密封,还要注意不要碰坏橡胶闭逆的法兰唇边。

法兰式鸭嘴阀的技术参数:
适用温度:-10°C~80°C
公称通径:50~1800mm
适用介质:水

法兰式鸭嘴阀的规格尺寸:

序号

型号

管管公称
直径

长度( L )

高度( H )

法兰外径
( C )

1

XJF-100

100

195

170

220

2

XJF-150

150

270

230

285

3

XJF-200

200

320

310

340

4

XJF--250

250

360

380

394

5

XJF-300

300

450

460

445

6

XJF-350

350

560

540

505

7

XJF-400

400

650

620

565

8

XJF-450

450

750

700

615

9

XJF-500

500

850

780

670

10

XJF-600

600

950

940

780

11

XJF-700

700

1060

1060

890

12

XJF-800

800

1200

1220

1015

13

XJF-900

900

1260

1400

1115

14

XJF-1000

1000

1450

1550

1230

15

XJF-1200

1200

1720

1850

1455

16

XJF-1400

1400

2010

2160

1675

17

XJF-1600

1600

2280

2480

1915

18

XJF-1800

1800

2600

2780

2115

法兰式鸭嘴阀的特点:
1.橡胶法兰与阀身联成一体,安装极为方便。
2.阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅地通过。
