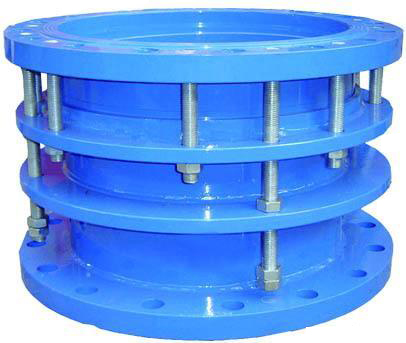

B2F型双法兰松套限位伸缩接头 - 佳裕阀门（上海）有限公司

B2F双法兰松套限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成，防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。B2F双法兰松套限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

VSSJA-2(B2F)双法兰限位伸缩接头的性能原理：
双法兰松套限位伸缩接头管道两边法兰的连接方式，安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。B2F型双法兰松套限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。
在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接拐弯的管路中的连接。
安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接拐弯的管路中的连接。

VSSJA-2(B2F)双法兰限位伸缩接头的参数：
适用压力：0.6~2.5MPa
适用温度：≤250°C
公称通径：50~2000mm
适用介质：蒸汽、水、油品

VSSJA-1/BF VSSJA-2/B2F
法兰松套限位伸缩接头基本尺寸(PN1.6 2.5Mpa)

公称尺寸DN	管子外径DW		外形尺寸			伸缩量δ	法兰连接尺寸
	Dw	do	L	L2	L1		1.6Mpa			2.5Mpa
	Dw	do	L	L2	L1		D	K	n-do	D	K	n-d0
65	76	76	340	340	105	±25	185	145	4-￠14	185	145	8-￠18
80	89	89					200	160	8-￠18	200	160	8-￠18
100	108	108					220	180		235	190	8-￠22
100	114	114					220	180		235	190	8-￠22
125	133	133					250	210		270	220	8-￠26
125	140	140					250	210		270	220
150	159	159					285	240	8-￠22	300	250
150	168	168					285	240	8-￠22	300	250
200	219	219					340	295	12-￠22	360	31O	12-￠26
250	273	273					405	355	12-￠26	425	370	12-￠30
300	325	325	350	370	130	±32.5	460	410	12-￠26	485	430	16-￠30
350	377	377					520	470	16-￠26	555	490	16-￠33
400	426	426					580	525	16-￠30	620	550	16-￠36
450	480	480					640	585	20-￠30	670	600	20-￠36
500	530	530					715	650	20-￠33	730	660	20-￠36
600	630	630					840	770	20-￠36	845	770	20-￠39
700	720	720					910	840	24-￠36	960	875	24-￠42
800	820	820	590	600	220	±65	1025	950	24-￠39	1085	990	24-￠48
900	920	920					1125	1050	28-￠39	1185	1090	28-￠48
1000	1020	1020					1255	1170	28-￠42	1320	121O	24-￠56
1200	1220	1220					1485	1390	32-￠48	1530	1420	32-￠56
1400	1420	1424		640			1685	1590	36-￠48	1755	1640	36-￠62
1600	1620	1624					1930	1820	40-￠56	1975	1860	40-￠62
1800	1820	1824					2130	2020	44-￠56	2195	2070	44-￠70
2000	2020	2026					2345	2230	48-￠62	2425	2300	48-￠70

安装简要说明：
B2F型双法兰松套限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

上海佳裕阀门有限公司网址http://jiayufamen.com，咨询电话：021-61559758
