产品编号:103018-341
产品名称:TNY型轴向内压式波纹补偿器
型  号:TNY
产品备注:佳裕阀门(上海)有限公司

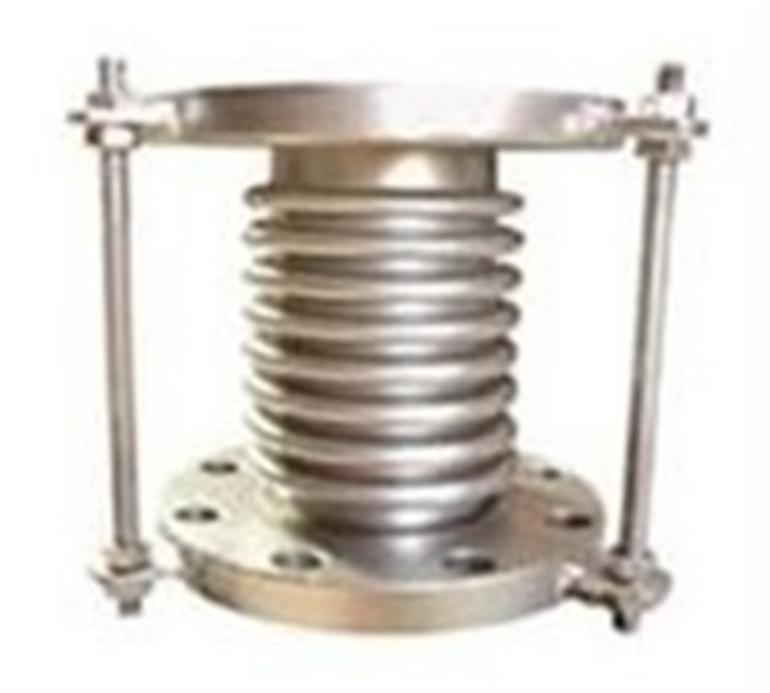

 点击查看大图片

TNY型轴向内压式波纹补偿器习惯上也叫波纹膨胀节,波纹伸缩节。TNY型轴向内压式波纹补偿器由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。波纹补偿器上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用,它不是承力件。该类波纹补偿器结构简单,价格低选,因而优先用。

TNY型轴向内压式波纹补偿器的规格参数:
适用压力:0.1~2.5MPa
适用温度:-10~120℃
公称通径:DN32~8000
适用介质:水(冷水、温水、冷却水、海水等)
轴向补偿量:18mm-400m
连接方式:1、法兰连接 2、接管连接
波纹管补偿器的用途:
    轴向内压式波纹补偿器产品主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它补偿角位移。

产品代号:


举例:0.6TNY500 ×4TF
表示:公称通径为Ф500,工作压力为0.6Mpa,(6kgf/cm2)波数为4个,带导流筒,碳钢法兰连接的内压式波纹膨胀节。
对支座作用力的计算
内压推力:F=100·P·A          轴向弹力:Fx=Kx·(f·K)
横向弹力:Fy=Ky·Y             弯    矩:My=Fy·L
弯   矩:Mθ=Kθ·θ              合成弯矩:M=My+Mθ
式中:Fx:轴向刚度N/mm          X:轴向实际移量mm
Fy:横向刚度N/mm                Y:横向实际位移量mm
Kθ:角向刚度N·m/度             θ:角向实际位移量(度)
P:工作压力Mpa                  A:波纹管有效面积cm2(查样本)
L:补偿器中点至支座的距离m
