产品编号:102650-137
产品名称:卡箍式鸭嘴阀
型  号:XJF
产品备注:佳裕阀门(上海)有限公司

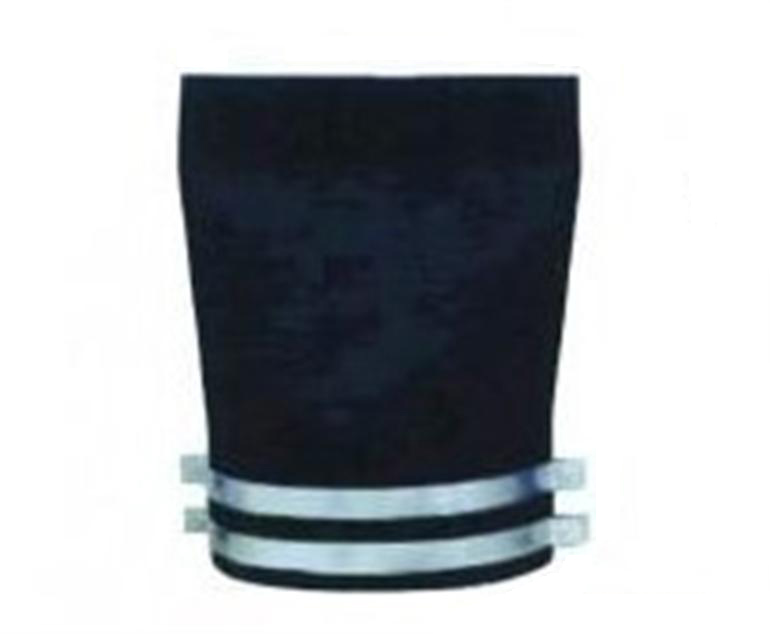

 点击查看大图片

卡箍式鸭嘴阀又称套接式鸭嘴阀,它应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统。卡箍式鸭嘴阀成本低,如采用合适橡胶原料使用寿命超过金属止回阀,安装方便,安装方式灵活多样,可修补。

卡箍式鸭嘴阀的技术参数:
适用温度:-10°C~80°C
公称通径:100~1800mm
适用介质:

卡箍式鸭嘴阀的规格尺寸:

序号

型号

管管公称
直径

长度( L )

高度( H )

法兰外径
( C )

1

XJF-100

100

195

170

220

2

XJF-150

150

270

230

285

3

XJF-200

200

320

310

340

4

XJF--250

250

360

380

394

5

XJF-300

300

450

460

445

6

XJF-350

350

560

540

505

7

XJF-400

400

650

620

565

8

XJF-450

450

750

700

615

9

XJF-500

500

850

780

670

10

XJF-600

600

950

940

780

11

XJF-700

700

1060

1060

890

12

XJF-800

800

1200

1220

1015

13

XJF-900

900

1260

1400

1115

14

XJF-1000

1000

1450

1550

1230

15

XJF-1200

1200

1720

1850

1455

16

XJF-1400

1400

2010

2160

1675

17

XJF-1600

1600

2280

2480

1915

18

XJF-1800

1800

2600

2780

2115

卡箍式鸭嘴阀的安装使用:
  直通式升降式鸭嘴阀应安装于水平管路上,立式升降式鸭嘴阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
  旋启式鸭嘴阀安装位置不妥限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。
  安装鸭嘴阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
  鸭嘴阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。

上海奥佳裕阀门有限公司网址http://jiayufamen.com,咨询电话:021-61559758
