产品编号:102419-352
产品名称:JGD-B型双球体螺纹连接橡胶接头
型  号:JGD-B
产品备注:佳裕阀门(上海)有限公司

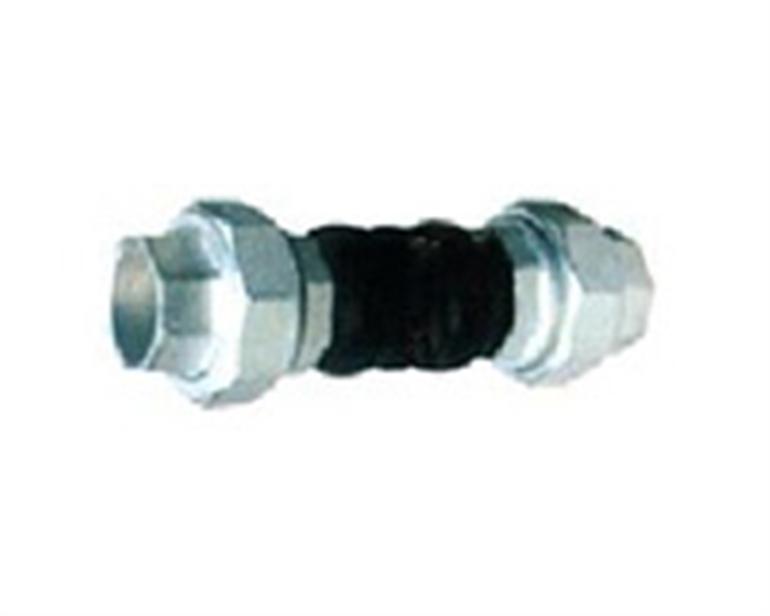

 点击查看大图片

JGD-B型双球体螺纹连接橡胶接头又称螺纹连接,它是通过内外螺纹把管道与管道、管道与、阀门连接起来。JGD-B型双球体螺纹连接橡胶接头主要用于钢管、铜管和高压的连接,焊接钢管的螺纹日前大部分采用套螺纹机操作,而对于螺纹加工精度和表面粗糙度要求很高的高压管道都必须用车床加工。

JGD-B型双球体螺纹连接橡胶接头的技术参数:
适用压力:0~1.0MPa
适用温度:-15°C~115°C特殊可达-30--250℃
公称通径:20~65mm
适用介质:水、海水、热水、空气、压缩空气、油、酸、碱等化学物质
爆破压力:3.0MPa
偏转角度:(a1+a2)45℃
真空度:53.3KPa(400mmHg)

JGD-B型双球体螺纹连接橡胶接头的规格尺寸图:

公称通径Dg L值 转向位移 横向位移
mm 英寸 mm 伸长 压缩 mm
20 0.75 180 5-6 22 22
25 1 180 5-6 22 22
32 1.25 200 5-6 22 22
40 1.5 210 5-6 22 22
50 2 220 5-6 22 22
65 2.5 245 5-6 22 22

上海佳裕阀门有限公司网址http://jiayufamen.com,咨询电话:021-61559758
