产品编号:10193-934

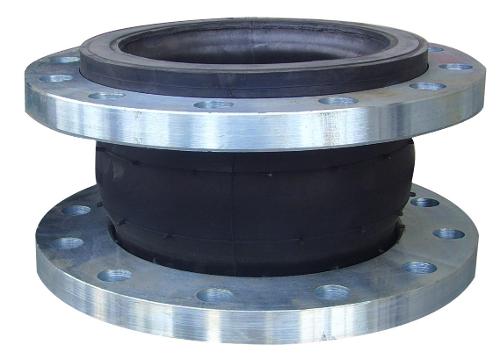

产品名称:KXT单球法兰橡胶软接头
型  号:KXT
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

KXT单球法兰橡胶软接头的橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。KXT单球法兰连接型橡胶接头主要适用于工业和商业建筑物的管道系统。适用的流体只限于水,诸如冷水、温水、冷却水、海水等。

KXT单球法兰橡胶软接头的技术参数:
适用压力:0~2.5MPa
适用温度:-10~80℃
公称通径:DN32~1000
适用介质:水(冷水、温水、冷却水、海水等)

KXT单球法兰橡胶软接头的规格尺寸图:

公称通径DN

长度 L
mm

法兰厚度 b
mm

螺栓数量
n

螺栓孔直径
mm
螺栓孔中心
圆直径mm
轴向位移mm
横向位移
mm
偏转角度
(a1+a2)
mm
英寸
伸长
压缩
32
1.25
95
16
4
18
100
6
9
9
15°
40
1.5
95
18
4
18
110
6
10
9
15°
50
2
105
18
4
18
125
7
10
10
15°
65
2.5
115
20
4
18
145
7
13
11
15°
80
3
135
20
4
18
160
8
15
12
15°
100
4
150
22
8
18
180
10
19
13
15°
125
5
165
24
8
18
210
12
19
13
15°
150
6
180
24
8
23
240
12
20
14
15°
200
8
210
24
8
23
295
16
25
22
15°
250
10
230
26
12
23
350
16
25
22
15°
300
12
245
28
12
23
400
16
25
22
15°
350
14
255
28
16
23
460
16
25
22
15°
400
16
255
30
16
25
515
16
25
22
15°
450
18
255
30
20
25
565
16
25
22
15°
500
20
255
32
20
25
620
16
25
22
15°
600
24
260
36
20
30
725
16
25
22
15°
700
28
260
36
24
30
840
16
25
22
15°
800
32
260
38
24
34
950
16
25
22
15°
900
36
260
42
28
34
1050
16
25
22
15°
1000
40
260
44
28
34
1160
18
26
24
15°

KXT单球法兰橡胶软接头的特点:
1、体积小、重量轻、弹性好、安装维修方便。
2、安装后可吸收管道震动产生的横向、轴向、角向位移;不受管道不同心,法兰不平行的限制。
3、安装后可降低管道水泵等震动产生的噪音,吸振能力强。
4、内无缝高压橡胶接头,在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀,提高了使用寿命。

上海佳裕阀门有限公司网址http://jiayufamen.com,咨询电话:021-61559758
