产品编号:95025-765
产品名称:JY541W锥齿轮氧气专用截止阀
型  号:JY541W
产品备注:佳裕阀门(上海)有限公司

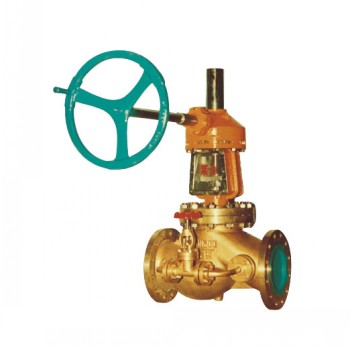

 点击查看大图片
JY541W锥齿轮氧气专用截止阀
型号:JY541W
口径:15~400MM
压力:2.5~4.0Mpa
温度:常温
材料:碳钢、不锈钢、硅黄铜
设计标准:JB、GB、ANSI、BS、API、ISO、DIN、NF
氧气阀特性:主要特点
1、本阀主要由阀体、阀盖、阀瓣等零件组成球形阀体,受力均匀。
2、本阀为手动操作,顺时针旋转手轮,阀门关闭,逆时针旋转手轮,阀门开启。
3、DN50以下滚珠轴承,DN150、DN200、DN300等大口径阀增设副阀瓣。介质流向从阀瓣上部流向下方。 4、为了达到好的密封性能,在结构设计上以阀瓣运动进行导向,使其能准确地落在阀座上,阀瓣在阀体中导向时,阀瓣受到流动介质的侧向推动力,由阀体而不是由阀杆承受,这就进一步增加了密封性能和填料密封的可能性。
5、阀杆设计成降杆,即当阀杆升降时不转动,阀瓣随其升降,又一次减少阀瓣在运动时与阀坐的摩擦力,减少填料的磨损,同时上密封磨损亦可能降低到最小程度。
6、在阀体的端法兰上备有接地螺栓,以宜受用导线一螺栓连接,可避免因静电产生火花引起爆炸事故,阀杆的外露部分均有保护措施,以便防尘土和油类,支架轴承的润滑采用氟化脂,支架框架处装有机玻璃盖板,有明显的“禁油”标记,提醒现场人员注意。

主要尺寸:


公称压力

公称直径DN(mm)

D

D1

D2

K

L

L1

F

F1

C

Z-d

H

H1

1.6

DN50

160

100

/

125

230

170

3

/

16

4-φ18

550

475

DN65

180

120

/

145

290

170

3

/

18

4-φ18

650

565

DN80

195

135

/

160

310

170

3

/

20

8-φ18

670

615

DN100

215

155

/

180

350

170

3

/

20

8-φ18

750

665

DN125

245

185

/

210

400

170

3

/

22

8-φ18

800

715

DN150

280

210

/

240

480

233

3

/

24

8-φ23

910

810

DN200

335

265

/

295

600

233

3

/

26

12-φ23

1000

850

2.5

DN50

160

100

/

125

230

170

3

/

20

4-φ18

550

475

DN65

180

120

/

145

290

170

3

/

22

8-φ18

650

565

DN80

195

135

/

160

310

170

3

/

22

8-φ18

670

615

DN100

230

160

/

190

350

170

3

/

24

8-φ23

750

665

DN125

270

188

/

220

400

170

3

/

28

8-φ25

800

715

DN150

300

218

/

250

480

233

3

/

30

8-φ25

910

810

DN200

360

278

/

310

600

233

3

/

34

12-φ25

1000

850

4

DN50

160

100

88

125

230

170

3

4

20

4-φ18

550

475

DN65

180

120

110

145

290

170

3

4

22

8-φ18

650

565

DN80

195

135

121

160

310

170

3

4

22

8-φ18

670

615

DN100

230

160

150

190

350

170

3

4.5

24

8-φ23

750

665

DN125

270

188

176

220

400

170

3

4.5

28

8-φ25

800

715

DN150

300

218

204

250

480

233

3

4.5

30

8-φ25

910

810

DN200

375

282

260

320

600

233

3

4.5

38

12-φ30

1000

850
