产品编号:94822-335
产品名称:氧气阻火器FP、FPV
型  号:FP/FPV
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

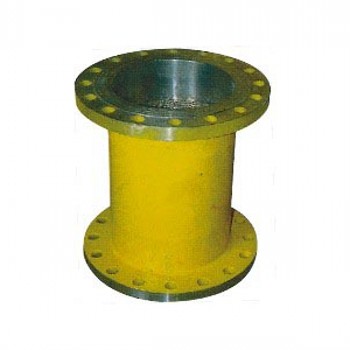

氧气阻火器FP、FPV

概述:
        FP-XT型短系列氧气管道阻火器和FPV-XT型长系列氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源;可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生。

用途:

   本产品广泛应用于冶金、化工等行业的氧气输送管道,可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源,杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。
       本阻火器适用于管道DN15-500mm,工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接两种连接方式。
性能及材质:

公称通径(DN)

15-500

公称压力(MPa)

1.6

2.5

试验压力
(MPa)

强度

2.4

3.75

密封

1.76

2.75

适用介质

氧气

阻燃器材质

接头材质

不锈钢


主要外形及连接尺寸:
公称通径DN
FP-XT氧气管道阻火器
FPV-XT氧气管道阀门前、后阻火器
型号规格
D
L
型号规格
D
L
15
FP-1.5T
18
600
FPV-1.5T
18
1600
20
FP-2.0T
25
600
FPV-2.0T
25
1600
25
FP-2.5T
32
600
FPV-2.5T
32
1600
32
FP-3.2T
38
600
FPV-3.2T
38
1600
40
FP-4.0T
48
600
FPV-4.0T
48
1600
50
FP-5.0T
57
700
FPV-5.0T
57
1700
65
FP-6.5T
76
700
FPV-6.5T
76
1700
80
FP-8.0T
89
700
FPV-8.0T
89
1700
100
FP-10T
108
700
FPV-10T
108
1700
125
FP-12.5T
133
700
FPV-12.5T
133
1700
150
FP-15T
159
800
FPV-15T
159
1800
200
FP-20T
219
800
FPV-20T
219
1800
250
FP-25T
273
800
FPV-25T
273
1800
300
FP-30T
325
800
FPV-30T
325
1800
350
FP-35T
377
800
FPV-35T
377
2050
400
FP-40T
426
800
FPV-40T
426
2300
450
FP-45T
480
800
FPV-45T
480
2550
500
FP-50T
530
800
FPV-50T
530
2800

阻火器安装与维护:

        管道防爆波纹阻火器与管路连接可水平安装也可垂直安装。定期检查,一旦发现堵塞,应用高压蒸气、压缩空气或有机溶剂清冼,如发现芯件机械性损坏或被介质腐蚀后,应立即更换。

1 、为了确保阻火器的性能达到使用的目的,在安装阻火器前,必须认真阅读说明书,并仔细核对标牌与所装管线要求是否一致。
2 、阻火器上的流向标记必须与介质流向一致。
3 、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4 、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5 、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6 、重新安装阻火层时,应更新垫片确认密封面已清洁和无损伤,不得漏气。
