产品编号:93219-529
产品名称:YQ980012过滤活塞式可调减压流量控制阀
型  号:YQ980012
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

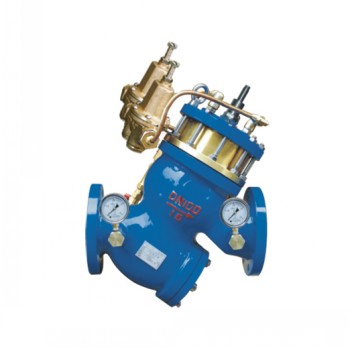

YQ980012型过滤活塞式可调减压流量控制阀
一.概述:
YQ980012型过滤活塞式可调减压流量控制阀是一种稳定阀后压力同时控制流量不大于设定量大值的自控阀门,这种稳定不受阀前供水系统流量及压力变化的影响. 然而当阀前流量小于设定值时, 主阀全开, 不会增加流量.
由毕托管传递压差信号给限流导阀, 限流导阀和针阀执行两路控制,通过限流导阀调节摞栓的调节, 使阀后流量达到设定值,通过减压导阀调节摞栓的调节,来控制主阀上游压力; 活塞下腔有节流孔与下游相通, 可绶冲阀门的关闭. 主阀两端压力差是阀门启. 闭的驱动能源.
主要用于给. 排水. 消防. 空调和各类工矿企业等供水管网中需要过滤又要稳定阀后压力并对流量实现控制的场所和工况.
特点:
1.一个阀能对阀后压力和流量同时实现控制, 并对介质可以过滤.
2.毕托管向极敏感的限流导阀传递压差信号, 无需也孔板孔口节流, 无压力损失, 节能!
3.只需通过调节摞栓对减压导阀和限流导阀进行调节, 能对下游压力和流量实现设定值的控制, 操作简单且准确.
4.Y形宽体阀腔, 流阻小. 抗汽蚀性强, 无噪音.
5.日介质自身压力自控, 无需外供驱动源.
6.主阀体的进口法兰与阀座之间设置了过滤器, 节省投资成本和安装费用.
7.内外表面均喷涂环保涂层, 确保产品的防腐蚀及安全性.

如使用在海水中订货时需注明.

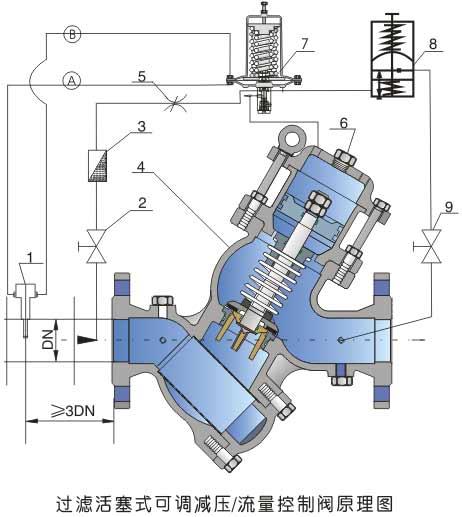

1.毕托管 2.球阀 3.过滤器 4.主阀 5.针阀 6.开度指示器 7.限流导阀 8.减压导阀 9.球阀
主要技术参数和主要零件材料:

公称压力PN (MPa) 1.6 2.5
公称通径DN (mm) 40 50 65 60 100 150 200 300
强度试验压力 (MPa) 2.40 3.75
密封试验压力 (MPa) 1.76 2.75
流量调节范围 05 ~ 5m/S
适用温度 0 ~ 100℃
环境温度 -30 ~ 350℃
适用介质
