产品编号:91450-727
产品名称:600X水力电动控制阀
型  号:600X
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

600X水力电动控制阀

结构特点和用途

  600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。
  本产品利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。
  本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

  当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。
当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

主要技术参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75

主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
部件列表:

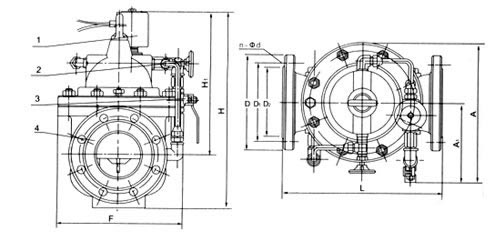

1、电磁向导阀2、针阀3、球阀4、主阀

连接尺寸
DN
L
A
A1
H
H1
F
D
mm
D1
mm
D2
mm
n-Φd
mm
mm
mm
mm
mm
mm
PN1.0

PN1.6

PN2.5
PN1.0

PN1.6

PN2.5
PN1.0

PN1.6

PN2.5
PN1.0

PN1.6

PN2.5
20
180
194
136
342
250
116
105
105
105
75
75
75
58
58
56
4-13.5
4-13.5
4-14
25
180
194
136
342
250
116
115
115
115
85
85
85
68
68
65
4-13.5
4-13.5
4-14
32
180
194
136
342
250
116
140
140
140
100
100
100
78
78
76
4-17.5
4-17.5
4-18
40
240
240
155
395
278
170
150
150
150
110
110
110
88
88
84
4-17.5
4-17.5
4-18
50
240
240
155
395
278
170
165
165
165
125
125
125
102
102
99
4-17.5
4-17.5
4-18
65
255
255
165
405
298
180
185
185
185
145
145
145
122
122
118
4-17.5
4-17.5
8-18
80
280
280
175
430
315
210
200
200
200
160
160
160
133
133
132
8-17.5
8-17.5
8-18
100
360
332
195
510
350
275
220
220
235
180
180
190
158
158
156
8-17.5
8-17.5
8-22
125
400
375
220
560
365
310
250
250
270
210
210
220
184
184
184
8-17.5
8-17.5
8-26
150
455
408
230
585
420
355
285
285
300
240
240
250
212
212
211
8-22
8-22
8-26
200
585
485
255
675
450
460
340
340
360
295
295
310
268
268
274
8-22
12-22
12-26
250
650
550
300
730
470
500
395
405
425
350
355
370
320
320
330
12-22
12-26
12-30
300
800
630
340
760
490
580
445
460
485
400
410
430
370
370
389
12-22
12-26
16-30
350
860
735
415
840
526
640
505
520
555
460
470
490
430
430
448
16-22
16-26
16-33
400
960
788
430
910
570
715
565
580
620
515
525
550
482
482
503
16-26
16-30
16-36
450
1075
850
460
1070
610
780
615
640
670
565
585
600
532
550
548
20-26
20-30
20-36
500
1075
905
490
1135
665
830
670
715
730
620
650
660
585
585
609
20-26
20-33
20-36
600
1230
970
530
1270
725
920
780
840
845
725
770
770
685
685
720
20-30
20-36
20-39
700
1650
1050
560
1460
865
980
895
910
960
840
840
875
800
800
820
24-30
24-36
24-42
800
1750
1135
610
1640
975
1050
1015
1025
1085
950
950
990
905
905
928
24-33
24-39
24-48

安装示意图
