产品编号:20550-649
产品名称:ZSFU预作用报警阀
型  号:ZSFU
产品备注:佳裕阀门(上海)有限公司

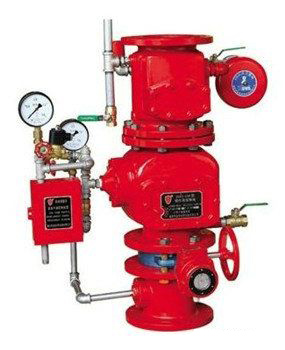

 点击查看大图片

ZSFU预作用报警阀是将火灾探测报警技术和自动喷水灭火系统结合起来,在系统中安装闭式洒水喷头,对保护对象起双重保护作用。ZSFU预作用报警阀是由雨淋阀和湿式报警阀上下串接而成,雨淋阀位于供水侧,湿式报警阀位于系统侧而成为预作用阀组。系统由预作用阀、水力警铃、压力开关、空压机、空气维护装置、信号蝶阀等组成,安装闭式洒水喷头,并以常用的探测系统作为报警和启动的装置。

ZSFU预作用报警阀原理:一旦发生火灾,安装在保护区感温感烟火灾探测器发出火灾报等信号。火灾报警控制器或消防控制中心,接到报警信号后发出指令打开雨淋阀上电磁阀,使雨淋阀开启,压力水流进系统侧管网,变成湿式喷水系统,同时水力警铃发出报苦,压力开关动作反馈给控制中心显示管路已充水,并启动消防泵。此时管道上安装闭式洒水喷头尚未释放,不会喷水。人尚可主动地经主管人员采取适当行动将火扑灭,避免喷头动作水渍造成的损失。如果火灾控制不住继续发展,致使闭式喷头玻璃球动作喷水,水泵自动启动。
火灾扑灭后,应将电磁阀关闭,使雨淋阀关闭,并排除管中的水使系统充气压力保持在0.03-0.05MPa范围内,恢复准工作状态。

ZSFU预作用报警阀的规格尺寸:
型号规格     额定压力(MPa)  公称通径  法兰外径(mm) 法兰螺孔中径(mm) 螺孔数和孔径(mm)ZSFU100     1.2                    DN100           220                   180                        8xφ18
ZSFU150                              DN150           285                   240                        8xφ22
ZSFU200                              DN200           340                   295                      12xφ22

ZSFU预作用报警阀的安装:
①系统的主供水信号蝶阀、雨淋阀、湿式报警阀等应集中垂直安装在被保护区附近的控制室内,该控制室的温度不宜低于40℃,以免因低温隔膜腔内水冰冻而使整个系统失灵。
②安装时,将隔膜雨淋阀组且于水源管道法兰,放入密封垫,拧紧法兰螺栓后,在隔膜雨淋阀出水口上放入密封垫,安装规格相同90°弯度,拧紧螺栓。然后再与系统管网连接。在湿式报警阀上口直管段开-孔接3/4"管,与由低气压开关、空压机、电接点压力表等空气维护装工相连接。
③将系统放水阀,电磁阀,手动快开阀,水力警铃,补水漏斗等排水处均应设,地漏将排出水分别流入下水道。④将雨淋阀上压力开关、电磁阀、信号蝶阀引出线及空气维护装上低气压开关,电接点压力表引出线分别与消防控制中心线路相接。
⑤水力警铃安装在雨淋阀附近或公共通道,值班室,管径为20mm,报警管道的长度应小于20m,距报苦阀高度不应大于5米。
⑥安装完毕,将雨淋阀杀不过防复位手轮转至防复位锁止位置,手轮上红点对准标牌上锁止位,使系统处于准工作状态。

上海佳裕阀门有限公司网址http://jiayufamen.com,咨询电话:021-6159758
