产品编号:195219-128
产品名称:H42N燃气止回阀
型  号:H42N
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

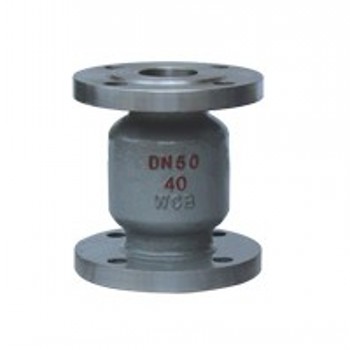

上海佳裕阀门厂家生产H42N燃气止回阀



一、用途和性能规范


升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现在管路的自动阻止流体倒流.


公称压力PN 强度试验压力Mpa 空气密封试验压力Mpa 低压密封试验(Mpa) 适用介质
2.5 3.75 2.75 (-40~+80)

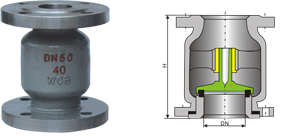

一、H41N主要外形尺寸和连接尺寸:

DN L D D1 D2 D6 b f z-d H
25 160 115 85 65 58 16 2 4-*14 150
32 190 135 100 75 66 18 2 4-*18 160
40 200 145 110 85 76 18 3 4-*18 175
50 230 160 125 100 88 20 3 4-*18 185
65 290 180 145 120 110 22 3 8-*18 200
80 310 195 160 135 121 22 3 8-*18 220
100 350 135 190 160 150 24 3 8-*23 248
125 400 270 220 188 176 28 3 8-*25 380
150 480 300 250 218 204 30 3 8-*25 420
200 600 375 310 278 260 34 3 12-*25 530
250 650 445 385 345 313 42 3 12-*34 610
300 750 510 450 408 364 46 4 16-*34 725


三、H42N主要外形尺寸和连接尺寸:

DN L D D1 D2 b f z-d
50 140 160 125 100 20 3 4-*18
65 160 180 145 120 22 3 8-*18
80 185 195 160 135 22 3 8-*18
100 210 135 190 160 24 3 8-*23
125 250 270 220 188 28 3 8-*25
150 300 300 250 218 30 3 8-*25
200 380 375 310 278 34 3 12-*25

操作原理和结构说明
1、当流体顺着箭头方向通过该阀门时,由于流体的压差使阀瓣升起,从而流体顺利的通过阀门
2、当流体倒流时,由于阀瓣的自重和流体的压差作用,使阀瓣下降并与密封面密合.防止了流体倒流
3、该阀门为全封闭结构,无动密封,永不外泄.
四、主要零件材料:

零 件 名 称 材 料
阀 体 阀 盖 碳 素 钢 WCB
阀 瓣 25# 密 封 面 尼 龙 1010
中法兰螺栓 35CrMoA
中法兰螺母 35#
