产品编号:195028-583
产品名称:QDq42F气动紧急切断阀
型  号:QDq42F
产品备注:佳裕阀门(上海)有限公司

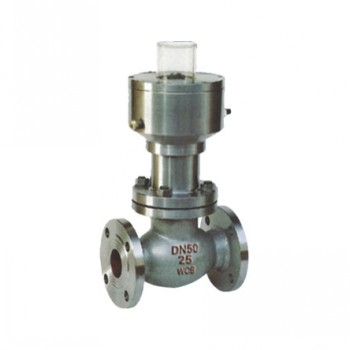

 点击查看大图片

上海佳裕阀门厂家生产

QDq42F气动紧急切断阀

用途和性能规范:

本阀是一种安全保护阀,安装在液化石油气(燃气),液相与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。

电控的工作原理

本阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.

主要性能规范

压力等级 2.5/4.0Mpa 气缸工作压力 ≤2.0Mpa
使用温度 -40~+80℃ 气缸使用介质 氮气`无水空气
使用介质 天然气,液化气, 熔闭时间 ±70℃
关闭时间 ≤5秒 气缸开启压力 ≥0.5-0.7Mpa

主要零件材料

零 件 名 称 材 料
阀 体 阀 盖 碳 素 钢
气缸, 活塞 球墨铸铁
密封圈, O型川 聚四氟乙烯,丁晴橡胶
弹簧 50CrVA(弹簧钢)

气 动 紧 急 切 断 阀 按 装 尺 寸

DN-JIS L 最大流量:升/分Max.FIoW/min
mm in
25 1" 160 160
32 1-1/4" 200 400
40 1-1/2" 200 400
50 2" 240 640
80 3" 283 1600
100 4" 305 2500
150 6" 403 3300
200 8" 502 5900
