产品编号:184638-477
产品名称:AJS、AJD蓄能器安全阀
型  号:AJS、AJD
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

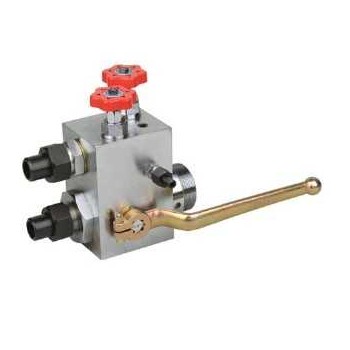

AJS、AJD型蓄能器安全阀

图形符号

型号说明


① 产品代号:AJ型安全阀组
② 卸荷方式:S-标手动、D-叠加常闭式电磁球阀
③ 公称通径:10、20、32
④ 压力等级:H1-16MPa、H2-25MPa、H3-32MPa
⑤ 结构形式:A-直动式溢流阀、B-先导式溢流阀

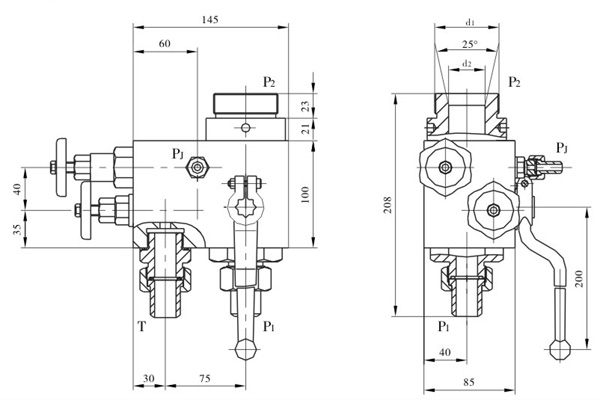

外形尺寸

AJS、AJD型蓄能器安全阀组尺寸
型号
d1
d2
P1□
T□
P1□
AJ*-10*-A
M42×2
Ф28
JB2099接管18
JB2099接管14
JB2099接管10
AJ*-20*-A
M60×2
Ф34
JB2099接管28
JB2099接管28
JB2099接管10
AJ*-32*-A
M72×2
Ф34
JB2099接管42
JB2099接管28
JB2099接管10
