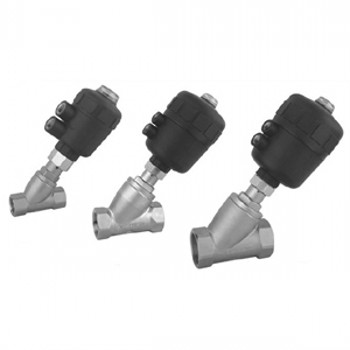

内螺纹气动角座阀 - 佳裕阀门（上海）有限公司

接口D [英寸]	内孔 [mm]	KV值 [m /h]	最大工作压力 [bar]	要求最小的控制压力[bar]	执行机构尺寸 [ mm]	流向	控制功能
G3/8″	13	3.7	0～16	4～7	40	阀座上方
G1/2″	15	4.2	0～16	4～7	50	阀座上方
G3/4″	20	8.	0～16	4～7	50	阀座上方
G 1″	25	19	0～16	4～7	63	阀座上方
G1 1/4″	32	27.5	0～16	4～7	63	阀座上方
G1 1/2″	40	42	0～16	4～7	63	阀座上方
G 2″	50	52	0～16	4～7	80	阀座上方
G2 1/2″	65	77	0～16	4～7	80	阀座上方

外形尺寸

接口D [英寸]	内孔 [mm]	执行机构尺寸 [ mm]	A	B	C	E	F	H	A/F
G1/2″	15	50	85	173	13	64	44	137	27
G3/4″	20	50	95	178	14	64	44	145	32
G 1″	25	63	105	200	18	80	52	173	41
G1 1/4″	32	63	120	225	19	80	52	210	50
G1 1/2″	40	63	130	235	19	80	52	245	55
G 2″	50	80	150	290	23	101	61	301	70
G2 1/2″	65	80	185	315	30	101	61	315	70

产品用途：

气动角座阀是本公司最新引进国外先进生产技术，结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。与传统角座阀相比，它具有以下新特点：

1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气控头可以作360‘旋转，甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。可选更小的控制头。
7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8、无水锤作用：流体从阀杆下方流入时，水锤(水冲击力)被吸收。
9、先进的阀体机构：流量比普通角座大30％，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。
全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。

应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调等。
