首页产品展示国产阀门系列气动角座阀阀门系列
产品编号：183054-410

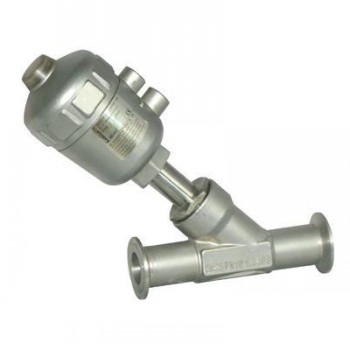

产品名称：快装式气动角座阀
型　　号：J621F
产品备注：佳裕阀门（上海）有限公司
 点击查看大图片

上海佳裕阀门厂家生产

快装式气动角座阀

特点及用途
           本系列角坐阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程，灭菌机，高压消毒器，干洗机，啤酒生产线。与传统角座阀相比，它具有以下新特点：
1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气动头可旋转360 º。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。
7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8、无水锤作用，流体从阀杆下方流入时，水锤(水冲击力)被吸收。
9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次。

技术参数
压力范围           0～16bar
介质温度           -10℃～+180℃
环境温度           -10℃～+60℃
气源压力           0.4～0.7Mpa
阀体材料           CF8、CF8M
                           CF3、CF3M
密封材料           聚四氟乙烯
执行机构外壳材料   聚酰胺
控制气体           中性气体、空气

选取
-控制功能：常开
-PPS执行机构外壳适用于环境温度+5℃～+130℃
-无复位弹簧  双作用执行机构
-三夹式连接
-独立可调行程极限，适于高低流量
-手动应急开关
-先导阀适用的Namur适配器
J621F快装式气动角座阀的规格尺寸：


参数
接口D
[英寸]
内孔
[mm]
KV值
[m /h]
最大工作压力
[bar]
要求最小的控制压力[bar]
执行机构尺寸
[ mm]
流向
控制功能
G3/8″
13
3.7
0～16
4～7
40
阀座上方



G1/2″
15
4.2
0～16
4～7
50
阀座上方
G3/4″
20
8.
0～16
4～7
50
阀座上方
G 1″
25
19
0～16
4～7
63
阀座上方
G1 1/4″
32
27.5
0～16
4～7
63
阀座上方
G1 1/2″
40
42
0～16
4～7
63
阀座上方
G 2″
50
52
0～16
4～7
80
阀座上方
G2 1/2″
65
77
0～16
4～7
80
阀座上方
