概述
    Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。

法兰尺寸
    法兰尺寸PN1.0MPa按GB9115.8-88标准。
    法兰尺寸PN1.6MPa按GB9113.3-88标准
    法兰尺寸PN2.5MPa按GB9113.4-88标准

型号规格
    公称压力：1.0～2.5MPa
    公称通径：20～450mm。

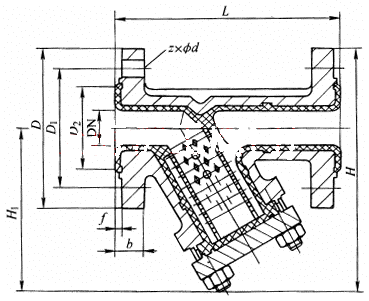

产品外形及结构尺寸（PN16）

GL41F₃-16C、GL41F₄₆-16C 全衬里（衬氟）Y型过滤器主要外形及结构尺寸（mm）
DN	DN/in	L	D	D₁	D₂	b	f	z×ø	H₁	H	重量/kg
20	¾	150	105	75	55	16	2	4×ø14	70	122	3.3
25	1	160	115	85	65	16	2	4×ø14	78	135	4.2
32	1¼	180	135	100	78	18	2	4×ø18	86	154	6.6
40	1½	200	145	110	85	18	3	4×ø18	92	164	7.3
50	2	230	160	125	100	20	3	4×ø18	102	182	12
65	2½	290	180	145	120	20	3	4×ø18	115	205	16
80	3	310	195	160	135	22	3	8×ø18	135	232	23
100	4	350	215	180	155	24	3	8×ø18	156	263	32
125	5	400	145	210	185	26	3	8×ø18	248	370	39
150	6	480	180	240	210	28	3	8×ø18	285	425	52
200	8	495	335	295	265	30	3	12×ø23	362	530	89
