概述：

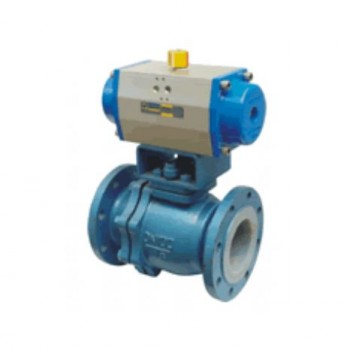

Q641F46系列气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
Q641F46系列气动衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

性能参数：
　　公称通径：DN15～350mm
　　公称压力：PN1.0～2.5Mpa
　　连接形式：法兰连接
　　驱动装置：气动执行器
　　适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。
设计规范：遵循GB12233，GB12235，ANSIB16.34标准

主要连接尺寸及重量：

公称通径		标准值							参考值
DN mm	NPS inch	L	D	D1	D2	f	b	Z-φd	D0	H	WTKg
DN mm	NPS inch	PN 1.0 MPa
15	1/2	132/130	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	140/130	105	75	55	2	16	4-φ14	140	90	3
25	1	150/140	115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	11/2	180/165	145	110	85	3	18	4-φ18	200	120	7
50	2	200/203	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	220/222	180	145	120	3	20	4-φ18	300	145	15
80	3	250/241	195	160	135	3	22	4-φ18	350	185	19
100	4	280/305	215	180	155	3	22	8-φ18	400	195	33
125	5	320/356	245	210	185	3	24	8-φ18	500	210	58
150	6	360/394	280	240	210	3	24	8-φ23	200＊	450	93
200	8	457	335	295	265	3	26	8-φ23	240＊	490	155
250	10	533	390	350	320	3	28	12-φ23	240＊	550	210
