上海佳裕烦恼厂家生产:

D341F法兰衬氟蝶阀

衬氟法兰蝶阀产品概述
    D341F46系列法兰式衬氟蝶阀法兰式对接结构,阀体、阀座与阀芯内衬一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命;


衬氟法兰蝶阀产品用途
    衬氟法兰蝶阀阀门结构紧凑、外形美观、工艺合理、性能可靠、操作轻便,可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合;广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有强腐蚀性介质的使用场合;如浓盐酸、浓硫酸、氢氟酸、磷酸、氯气、强碱,王水等具有强腐蚀的介质;
衬氟法兰蝶阀结构特点
   1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
   2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想;
   3、四级加载弹性密封,保证了阀门内、外的零泄漏。
   a:轴与蝶阀一体外衬F46;
b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
   c:轴的径向采用O型圈与金属轴套的组合;
   d:阀座镶嵌有弹性条的阀体槽内。
   4、采用可弹性垫片定位准确,结构简单。(*采用O型圈是为了防止意外泄漏时的安全措施)。
衬氟法兰蝶阀设计规范
   遵循GB/T12238,API 609,MSS SP-67标准

衬氟法兰蝶阀驱动方式
   手动D41、蜗轮传动D341、气动D641、电动D941

衬氟法兰蝶阀,衬氟材料:氟塑料F46(FEP) 、聚四氟乙烯F4(PTFE) 、可溶性聚四氟乙烯(PFA)

衬氟法兰蝶阀主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 紧固销 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE(F4)
7 填料压盖 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

45 1Cr18Ni9 0Cr18Ni9

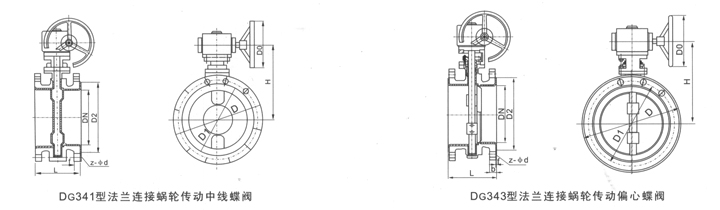

衬氟法兰蝶阀主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 510 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 550 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
