产品编号:171152-943
产品名称:QSP全压高速双口排气阀
型  号:QSP
产品备注:佳裕阀门(上海)有限公司

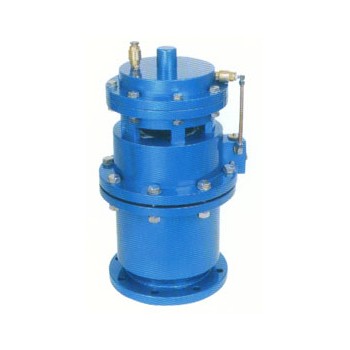

 点击查看大图片

上海佳裕阀门厂家生产

QSP全压高速双口排气阀

概述

QSP型全压高速双口排气阀是国内目前最先进的气缸式排气阀,在结构性能上完全超越了普通高速(双口)排气阀和复合式双口排气阀,对于管道中的气体,无论是多段水柱,气柱相间,有压无压均可连续高速排出管道,浮球不顶在排气口上,不存在卡坏问题,少量气体可通过微孔排出,管道出现负压时可注气,防气染并缓冲水锤升压,解除新建管路试车之险,排气之难,减少城市管网爆管事故,减阻节能,减少压力震荡,提高整个供水系统及各种设备的安全可靠性。

外型尺寸及技术性能

型号
     DN
   D
  D1
  D2
Z-d
  L
  H




QSP1.0
16,25,32,45,52
  195
 160
 135
 4-18
 300
 620
      80
  195
 160
 135
 8-18
 500
 620
     100
  215
 180
 155
 8-18
 500
 620
     150
  280
 240
 210
 8-23
 620
 740
     200
  340
 295
 266
 8-23
 620
 780
     250
  395
 350
 319
 12-23
 620
 820
     300
  445
 400
 370
 12-23
 620
 850
     400
  565
 515
 480
 16-25
 700
 910

安装使用说明
1.     本阀应竖立安装,一般需砌窨井加以保护及防冻。
2.     本阀与连接丁字管之间需加一同口径地下式阀门
