产品编号:17949-851
产品名称:P41X、P42X快速排(吸)气阀
型  号:P41X、P42X
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

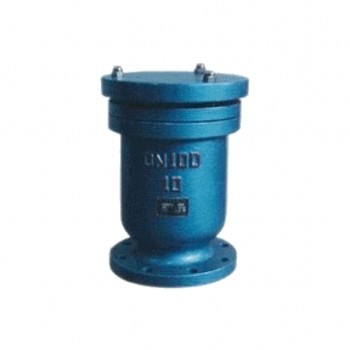

P41X、P42X快速排(吸)气阀
作用原理

  管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
主要用途
 本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
主要特点

1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。
主要技术参数
1、介质:清水
2、温度:常温
3、阀体:灰铸铁HT200
4、浮球与塞头:不锈钢
5、密封材料:丁晴橡胶
6、阀体试验打压:1.5mpa
7、浮球、密封试验打压:0.05-1.1MPA不漏水
快速排(吸)气阀外形、法兰加连接尺寸表

公称通径
D
D1
D2
D3
H
Z-φd
DN(mm)
25
115
85
57
150
240
4-14
50
160
125
102
165
270
4-14
80
195
160
138
200
300
4-18
100
215
180
158
220
335
8-18
150
280
240
212
290
430
8-13
200
335
295
268
340
505
8-23


P42X-10型快速排气阀每小时排气量表

规格
25
50
80
100
150
200
立方米/小时
2-88
85-3521
14-597
22-904
34-1413
66-2709
