产品编号:1730-895
产品名称:GKPQ42X高压复合式排气阀
型  号:GKPQ42X
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

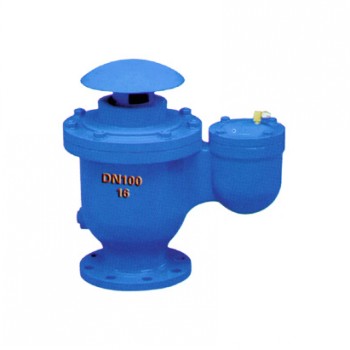

GKPQ42X高压复合式排气阀
用途
本阀装设泵浦出水口处或高压送配水管线中,用以大量排除管道中的集结空气,以增进水管及抽水机的使用效率,管内一出现负压时,此阀能迅速吸入空气。以确保管线不会因负压而被破坏。
作用原理
当管内开始注水时,浮球停留在开启位置,进行大量排气,当空气排完时,阀体内腔积水浮球被起至关闭位置,停止大量排气,当管内正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,浮球随之下降,此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时,管内水流空或遇管内产生负压时,此时浮球下降,离开密封面,吸入空气确保管线安全。
注:公称压力于2.5Mpa,本公司配有缓冲装置。
技术参数
1.       使用介质:清水
2.       介质温度:常温
3.       阀体强度试验压力:2.5Mpa
4.       浮球密封试验压力:0.07~1.76Mpa
5.       阀体材料:QT400-15 WCB
6.       浮球材料:不锈钢
7.       法兰连接标准:GB/T17241-98
8.       试压标准:Q/YECO1-2003
复合式排气阀及法兰连接尺寸表

     型号
尺寸
                        GKPQ42X-1.6
公称通径
    H
    L
    D
    D1
   Z-∮d
    50
   380
   380
   165
   125
   4-19
    80
   430
   430
   200
   160
   8-19
   100
   440
   440
   220
   180
   8-19
   150
   540
   540
   285
   240
   8-23
   200
   630
   660
   340
   295
   12-23
