产品编号:164032-384
产品名称:PQ42X全压高速排气阀
型  号:PQ42X
产品备注:佳裕阀门(上海)有限公司

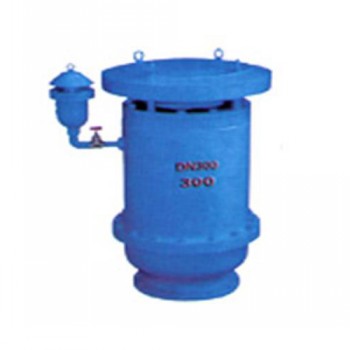

 点击查看大图片
上海佳裕阀门厂家生产
PQ42X全压高速排气阀

如何选择复合式排气阀的口径:
1.在管路中较高的成个点上,分别计算出其最大的排气(或吸气量)。
A.如由泵浦送水量计算:(吸)排气阀C.F.S.=GPM of PUMP/449 (英制)CMH of PUMP(公制)。
B.如由重力计算:(吸)排气阀C.F.S.=0.08666(SD5)1/2 (英制)或CMH=8.83(SD5)1/2(公制)S=斜率D=管路直径。
2.如果考虑最大排气量,一般复合式排气阀(FKPQ42X)於进口压力4psi(0.028Mpa)时, 即可将管内空气在塞头关闭前,将管内空气排完,由1a或1b计算出的最大排气量与4psi为参考点,於性能曲线图查表,即可得到适当的FKPQ42X口径。
3.如果考虑最大吸气量时,一般管内负压产生且超过5psi(0.03Mpa)以上时,才有可能破管,此时可由1a或1b计算出最大吸气量与5psi为参考点,於性能曲线图查表,即可得到适当的FKPQ42X口径。
4.由2和3项比较,其中较大的口径,即为我们所需的口径。
5.如不考虑负压产生而造成管路破裂时,可直接采用下表选择适当FKPQ42X口径,且管内水流速在1.2~2.4m/sec之间,亦可采用下表选择FKPQ42X口径。

口径
 1”
 2”
 3”
 4”
 6”
 8”
10”
12”
14”
16”
管道口径mm
0~350
220~740
650~1600
1300~3100
3500~7500
7300~75000
7300~15000
14000~31000
19000~42000
27000~59000

FKPQ42X复合式排气阀外形、法兰尺寸表

公称通径
  D
  D1
  L
  L1
  H
  Z
  ∮d
  150
 285
 240
 535
 356
 517
  8
  23
  200
 340
 295
 635
 430
 608
  8
  23





  250
 395
 350
 550
 850
 375
  12
  23
  300
 445
 445
 725
 1100
 375
  12
  23
  400
 565
 565
 1034
 1350
 375
  16
  28
  500
 670
 670
 1034
 1350
 375
  20
  28
