产品名称:UJ941H电动柱塞阀
型  号:UJ941H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

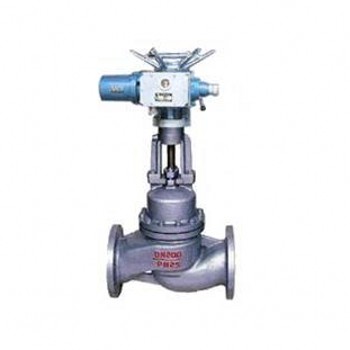

UJ941H电动柱塞阀

 电动柱塞阀外形分Z字形和腰鼓形两种,但内部结构和零件尺寸完全相同。有金属和非金属密封。UJ941H公称通径:15-400mm,公称压力1.6-4.0MPa,电动柱塞截止阀适用温度≤350℃ 。电动柱塞截止阀适用介质 水、油品、气、蒸汽等。

主要连接、结构尺寸:

DN(mm)
尺寸(mm)
(UJ941H) U941SM
50
65
80
100
125
150
200
250
300
350
400
450
500
L
230
290
310
350
400
480
600
730
850
980
1100
1200
1250
型号
SMC-03
SMC-00
SMC-00
SMC-00
SMC-0
SMC-1
SMC-0
SMC-1
SMC-1
SMC-1
SMC-2
SMC-1
SMC-2
SMC-1
SMC-2
SMC-1
SMC-2
SMC-3
W
865
910
910
910
940
1052
940
1052
1052
1052
1150
1052
1150
1052
1150
1150
1150

D
165
185
200
235
270
300
360
(375)
425
(450)
485
(515)
555
(580)
620
(666)
670
(685)
730
(755)
K
125
145
160
190
220
250
310
(320)
370
(385)
430
(450)
490
(510)
550
(585)
600
(610)
660
(670)
D1
99
118
132
156
184
211
274
(284)
330
(345)
389
(409)
448
(465)
503
(535)
548
(560)
609
(615)
t
20
22
24
24
26
28
30
(34)
32
(38)
34
(42)
38
(46)
40
(50)
42
(50)
44
(52)
n-φ
4-18
8-18
8-18
8-22
8-26
8-26
12-26
(12-30)
12-30
(12-33)
16-30(16-33)
16-33
(16-36)
16-36
(16-39)
20-36
(20-39)
20-36
(20-42)
电动柱塞阀所需的力距参数表
DN(mm)
尺寸(mm)
U941SM-25(40)?? (N.m)
50
65
80
100
125
150
200
250
300
350
400
450
500
PN2.5
120
220
240
320
480
550
1100
1400
1500
1800
2400
3000
4000
PN4.0
250
300
340
500
600
1000
2000
2600
2800
3400
4000
5000
5800
SMC系列阀门电动装置技术参数
DN(mm)
尺寸(mm)
允许输出转矩(N.m)
速比范围
允许推力(KN)
允许阀杆直径(㎜)
参考重量(㎏)
SMC-04
110
18-90
35
26
40-45
SMC-03
270
15-130
45
38
60-70
SMC-00
500
11-148
90
50
100-110
SMC-0
970
12-198
150
65
130-150
SMC-1
1800
13-230
250
76
170-185
SMC-2
2700
10-200
300
89
190-210
SMC-3
5800
11-200
600
127
480-520
SMC系列典型规格技术参数
DN(mm)
尺寸(mm)
输出转矩
(N.m)
输出转速
(r/min)
电机功率
(kw)
电机堵转电流
SMC-04
110
18
0.2
7.42
110
36
0.3
9.31
SMC-03
200
18
0.4
12.04
270
24
0.6
17.15
SMC-00
500
18
0.6
17.15
500
36
1.5
38.85
SMC-0
700
18
1.1
29.68
970
18
1.5
38.85
SMC-1
1200
12
1.5
38.85
1200
24
2.2
50.82
1800
12
2.2
50.82
SMC-2
1800
24
3.0
65.03
200
12
2.2
50.82
2700
12
3.0
65.03
SMC-3
4000
12
4.0
74.20
5800
12
5.5
91.63
注:1、表中所列为典型规格的技术参数,用户如选用其它参数,订货时请说明。
2、表中电机堵转电流值为产品数值。
