U41SM节能柱塞阀

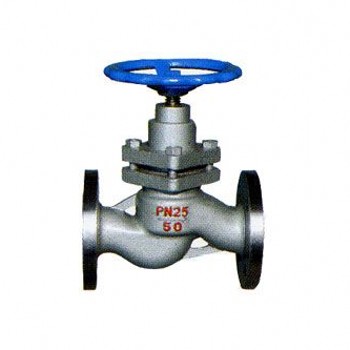

U41SM节能柱塞阀通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。U41SM节能柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。

U41SM-1.6 U41SM-1.6P U41SM-1.6R主要外形尺寸和连接尺寸：　　　　　单位:mm

DN	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (公斤)
15	130	95	65	45	14	4-14	116	144	80	2.8
20	150	105	75	55	16		142	176	80	5
25	160	115	85	65	16		163	205	100	5.5
32	180	135	100	78	18	4-18	182	227	120	8.5
40	200	145	110	85	18		210	260	180	12
50	230	160	125	100	20		230	286	180	15
65	290	180	145	120	20		250	310	200	22
80	310	195	160	135	22	8-18	269	340	240	32
100	350	215	180	155	24		278	356	240	43
125	400	245	210	185	26		332	440	375	65
150	480	280	240	210	28	8-23	434	562	375	85
200	600	335	295	265	30	12-23	498	660	460	150
250	650	405	355	320	38		540	660		220
300	750	460	410	360	38		650	680		285

U41SM-2.5C U41SM-2.5P U41SM-2.5R主要外形尺寸和连接尺寸： 　　　　　单位:mm

DN	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (公斤)
15	130	95	65	45	16	4-14	116	144	80	3
20	150	105	75	55			142	176	80	5.2
25	160	115	85	65			163	205	100	5.5
32	180	135	100	78	18	4-18	182	227	120	8.9
40	200	145	110	85	18		210	260	180	12.4
50	230	160	125	100	20		230	286	180	15
65	290	180	145	120	22	8-18	250	310	200	22.6
80	310	195	160	135	22	8-18	269	340	240	33
100	350	230	190	160	24	8-23	278	356	240	45
125	400	270	220	188	28	8-25	332	440	375	70
150	480	300	250	218	30	8-25	434	562	375	95
200	600	360	310	282	34	12-26	498	660	460	165
250	650	425	370	332	36	12-30	540	660		235
300	750	485	430	390	40	16-30	650	680		305
