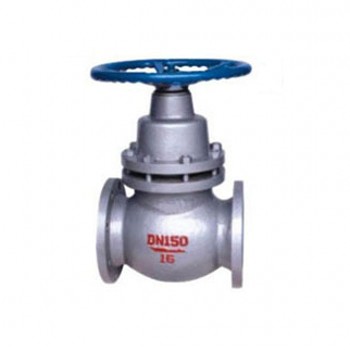

Z41H金属密封柱塞式闸阀
金属密封柱塞式闸阀采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式,一种如图六、图八所示,另一种新形式如图七所示,即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至最高点,但还是在保护套内。
这种手轮的操作机构优点如下:
1、手轮不上、下运动所占用的空间小,适合装在空间紧凑的管路系统中。
2、手轮上的转动扭矩,不直接作用在阀杆上,则阀杆不易产生弯曲变形,而转动扭矩小。
3、阀杆在保护套中上、下运动,与外界隔离,适用于室外安装,避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀。
主要连接、结构尺寸:
DN(mm) 尺寸(mm) |
UZ41H-16C(Y、P、R) | |||||||||||||||
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 | |
L |
130 |
150 |
160 |
180 |
240 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
t |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
8-23 |
12-23 |
12-25 |
16-25 |
16-30 |
DN(mm) 尺寸(mm) |
UZ41H-25C(Y、P、R) | |||||||||||||||
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 | |
L |
130 |
150 |
160 |
180 |
240 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
505 |
t |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
34 |
36 |
40 |
44 |
48 |
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-25 |
12-30 |
16-30 |
16-34 |
16-34 |
DN(mm) 尺寸(mm) |
UZ41H-40C(Y、P、R) | |||||||||||||||
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 | |
L |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
510 |
570 |
655 |
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
510 |
585 |
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
282 |
345 |
408 |
465 |
535 |
t |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
38 |
42 |
46 |
52 |
58 |
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-12 |
8-26 |
8-26 |
12-30 |
12-33 |
16-33 |
16-36 |
16-39 |
DN(mm) 尺寸(mm) |
UZ41H-64C(Y、R、P) | ||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
W |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
D |
175 |
200 |
210 |
250 |
295 |
340 |
405 |
K |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
D1 |
105 |
130 |
140 |
168 |
202 |
240 |
300 |
t |
26 |
28 |
30 |
32 |
36 |
38 |
44 |
n-φ |
4-23 |
8-23 |
8-23 |
8-25 |
8-30 |
8-34 |
12-34 |
DN(mm) 尺寸(mm) |
UZ41H-100C(Y、R、P) | ||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
W |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
D |
195 |
220 |
230 |
285 |
310 |
350 |
430 |
K |
145 |
170 |
180 |
210 |
250 |
290 |
360 |
D1 |
112 |
138 |
148 |
172 |
210 |
250 |
312 |
t |
28 |
32 |
34 |
38 |
42 |
40 |
54 |
n-φ |
4-25 |
8-25 |
8-23 |
8-30 |
8-34 |
12-34 |
12-41 |
