上海佳裕阀门厂家生产

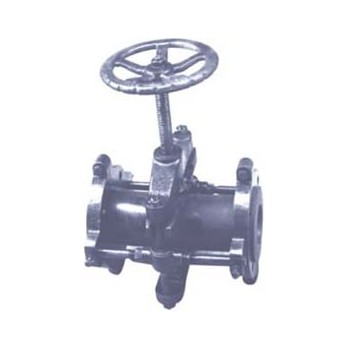

GJ41F46奥衬管夹阀
GJ41F46奥衬管夹阀因其体积小、重量轻，阀体及一切配件均有较强耐腐蚀性能，在各个运行中工业中皆受到好评。奥衬管夹阀特点：适用内外受酸浸蚀的环境下，保持正常工作。杜绝内泄外漏，方便清槽工作，实践证明，奥衬管夹阀它取代了不锈钢夹子，结束了采用→球阀→旋塞阀或其它阀门历史。
主要性能规范
|
公称通径DN（mm） |
公称压力PN（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 | |
|
壳体 |
密封 | ||||
|
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
|
300~400 |
0.4 |
0.6 |
0.4 | ||
|
公称通径DN（mm） |

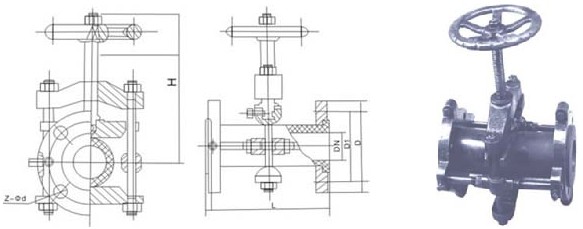

主要尺寸 | ||||
|
L |
H |
D |
D1 |
Z-Φd | |
|
50 |
210 |
215 |
160 |
125 |
4-Φ18 |
|
80 |
300 |
275 |
195 |
160 |
4-Φ18 |
|
100 |
350 |
315 |
215 |
180 |
8-Φ18 |
|
125 |
430 |
350 |
240 |
210 |
8-Φ23 |
|
150 |
500 |
400 |
280 |
240 |
8-Φ23 |
|
200 |
650 |
530 |
335 |
275 |
8-Φ23 |
|
250 |
800 |
615 |
390 |
350 |
12-Φ23 |
|
300 |
950 |
720 |
440 |
400 |
12-Φ23 |
|
350 |
1100 |
800 |
500 |
460 |
16-Φ23 |
|
400 |
1250 |
890 |
565 |
515 |
16-Φ23 |
|
零件名称 |
法兰、支架座、压杆、支架、手轮连接套 |
皮管 |
顶丝 |
阀杆、支架轴 |
|
材料 |
灰铸铁 |
编织橡胶 |
40Cr |
碳素钢 |
