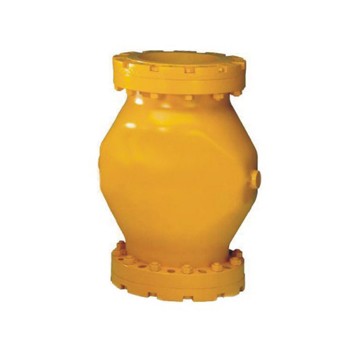

DOSAPRO管夹阀
DOSAPRO管夹阀外形简单精美、结构简单、性能优越、使用寿命10万次以上。维修方便等特点。阀门打开时畅通无助，关闭时密封面大，更适用于有纤维等杂物的污水、浆糊、含有小颗粒的泥浆、水、空气等。

管夹阀打开时,通畅无堵塞.所以流体内的渣滓就不会堆积沉淀在阀体内,减少维护的时间和频率.阀门关闭时,因为密封面积大橡胶自由伸展,所以阀体内部留有少量的渣滓阀们通要可以密封完好.

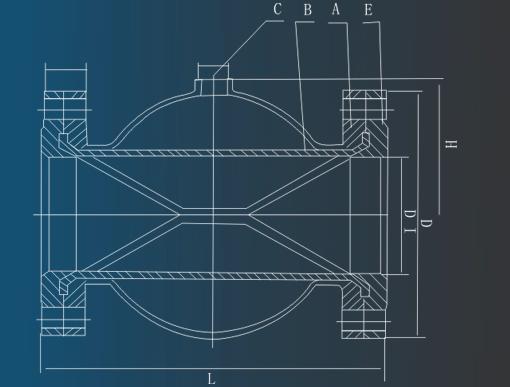

A、阀体
B、橡胶管套
C、控制流体（水或气）入口
E、连接法兰
手动/自动控制：外加三通手动阀或三
通电磁阀控制压缩空气或压力水进入阀体

特点：
1、无压力损失、无堵塞、无泄露、防水撞冲击
2、特别适用于含颗粒的液--固及气--固二相流
3、橡胶管套带有纤维增强结构，耐磨、抗疲劳

工作原理：
管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

口径（DN）	DN25~200	DN250~300
工作压力	max4bar	max3bar
控制压力	max6bar	max4.5bar
最大压差	2bar	max1.5bar

技术参数：

阀体	铸铁DN25~200 铸铝DN25~300 铸钢DN25~300
法兰联接	铸铁DN25~300，316LDN40~200
管套材质及温度范围	天然橡胶-5~80。C 三元乙丙胶-5~120。C
食品极	食品极天然橡胶管套
控制介质	压缩空气或压力水
控制附近	手动-三通手动阀自动-三通电动阀

口径（DN）		40	50	65	80	100	125	150	200	250	300
外型尺寸	L	150	180	180	220	276	345	414	550	680	820
	H	40	60	60	75	95	120	145	1823	229	278
	I	26	27	23	30	36	48	52	65	82	98
	D	150	155	200	200	220	250	285	340	405	480
法兰标准 ..		PN10 DN40	PN10 DN50	PN10 DN55	PN10 DN80	PN10 DN100	PN10 DN125	PN10 DN150	PN10 DN200	PN10/20 DN250	PN10/20 DN300
法兰标准 ..

·仅用于铸铁法兰··可选ANSI
