产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀

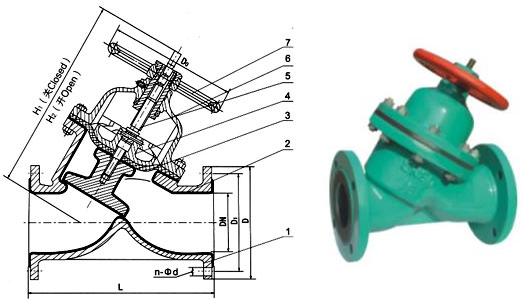

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
二、直流式衬胶隔膜阀用途：
三、直流式衬胶隔膜阀材料：
四、测试：
六、直流式衬胶隔膜阀结构特点：
|
DN mm |
公称压力 MPa |
工作压力 MPa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
质量 |
|
25 |
0.6 |
0.6 |
145 |
115 |
85 |
4-14 |
2 |
178 |
190 |
120 |
- |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
196 |
217 |
140 |
- | ||
|
40 |
180 |
150 |
110 |
4-18 |
3 |
196 |
217 |
140 |
14 | ||
|
50 |
210 |
165 |
125 |
4-18 |
3 |
219 |
240 |
200 |
20 | ||
|
65 |
250 |
185 |
145 |
4-18 |
3 |
264 |
272 |
200 |
29 | ||
|
80 |
300 |
200 |
160 |
4-18 |
3 |
285 |
315 |
280 |
42 | ||
|
100 |
350 |
220 |
180 |
8-18 |
3 |
352 |
383 |
320 |
61 | ||
|
125 |
400 |
250 |
210 |
8-18 |
3 |
470 |
515 |
320 |
79．5 | ||
|
150 |
0．4 |
460 |
285 |
240 |
8-22 |
3 |
508 |
554 |
400 |
150 | |
|
200 |
570 |
340 |
295 |
8-22 |
4 |
602 |
660 |
500 |
236．5 | ||
|
250 |
680 |
395 |
350 |
12-22 |
4 |
708 |
786 |
500 |
- | ||
|
300 |
790 |
445 |
400 |
12-22 |
4 |
