产品编号：143441-329产品名称：G6k41J气动衬胶隔膜阀 (常开式)用途和主要性能规范
型 号：GM
产品备注：佳裕阀门（上海）有限公司

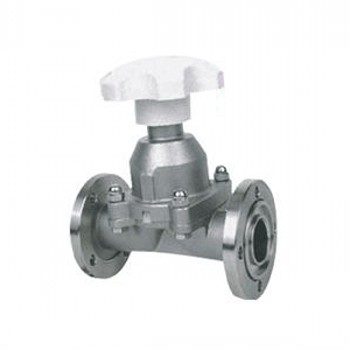

点击查看大图片
上海佳裕阀门厂家生产
GM系列手动真空隔膜阀
用途和使用范围：
GM系列手动真空隔膜阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。
主要性能：
● 漏率：≤1×10-9Pa.M3/S；
● 材料：304、316L；
● 工作介质：空气、水、酸、碱；
● 工作温度：氟橡胶-30℃～+150℃；
手动真空隔膜阀的原理：
转动螺杆使阀芯上下运动，同时拉动膜片上下运动，关闭和打开。
特点：
● 结构紧凑、简单、体积小,外形美观；
● 开关有导向,运动平稳；
● 关闭力矩小,寿命长,≥3万次；
● 膜片压紧可自动调整，受压均匀， 密封可靠；
● 膜片装入阀芯采用推入式，更换方便；
主要零件材料：
阀盖、阀芯、阀体 ：304；阀杆： H62；膜片：氟橡胶、乙丙橡胶等
外形尺寸：
| 型号 |
DN |
E |
H |
L |
| GM-10 |
10 |
50 |
65 |
80 |
| GM-25 |
25 |
65 |
88 |
110 |
| GM-40 |
40 |
80 |
112 |
140 |
插入焊接连接尺寸
| 型号 |
DN |
A |
B |
C |
L |
Kg |
| GM-10A |
10 |
25 |
18 |
10 |
80 |
0.9 |
| GM-25A |
25 |
40 |
33 |
14 |
110 |
1.8 |
| GM-40A |
40 |
48 |
40 |
18 |
140 |
2.9 |
活套法兰连接尺寸 (标准：GB6070)
| 型号 |
DN |
A |
B |
n |
C |
L |
Kg |
| GM-10B |
10 |
55 |
40 |
4 |
6.6 |
80 |
0.9 |
| GM-25B |
25 |
70 |
55 |
4 |
6.6 |
110 |
1.8 |
| GM-40B |
40 |
100 |
80 |
4 |
9 |
140 |
2.9 |
快卸法兰连接尺寸 (标准：GB4982)
| 型号 |
DN |
A |
B |
C |
L |
Kg |
| GM-10C |
10 |
30 |
12.2 |
16 |
80 |
0.9 |
| GM-25C |
25 |
40 |
26.2 |
31 |
110 |
1.8 |
| GM-40C |
40 |
55 |
41.2 |
46 |
140 |
2.9 |
卫生级法兰连接尺寸 (标准：ISO-2852)
| 型号 |
DN |
A |
B |
C |
L |
Kg |
| GM-10D |
10 |
34 |
27.5 |
16 |
80 |
0.9 |
| GM-25D |
25 |
50.5 |
43.5 |
31 |
110 |
1.8 |
| GM-40D |
40 |
50.5 |
43.5 |
42 |
140 |
2.9 |
