产品编号:142454-862
产品名称:G941J电动隔膜阀
型  号:G941J
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

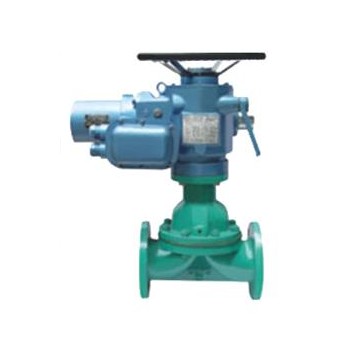

G941J电动隔膜阀

产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78

部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮

电动衬胶隔膜阀用途:

     电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6

电动衬胶隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢
电动装置:组合件

电动衬胶隔膜阀测试:

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)阀体:PN×1.5
密封:PN×1.1

主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

f
(mm)

h
(mm)

型号

输出力矩

启闭时间

质量

15

0.6

0.6

125

95

65

4-14

2

- - - - -

20

135

105

75

4-14

2

- - - - -

25

145

115

85

4-14

2

4445

Z5-18/16

50

17

40

32

160

140

100

4-18

2

457

Z5-18/16

50

20

42

40

180

150

110

4-18

3

466

Z5-18/16

50

14

45

50

210

165

125

4-18

3

480

Z10-18/16

50

20

50

65

250

185

145

4-18

3

517

Z10-18/16

150

28

60

80

300

200

160

4-18

3

539

Z10-36/25

100

16

70

100

350

220

180

8-18

3

576

Z10-36/25

100

17

80

125

400

250

210

8-18

3

634

Z15-18/25

150

32

104

150

460

285

240

8-22

3

660

Z15-18/25

150

53

125

200

0.4

570

340

295

8-22

4

860

Z20-18/25

200

53

180

250

680

395

350

12-22

4

-

Z20-18/25

200

53

280

300

790

445

400

12-22

4

1003

Z20-18/25

300

45

434

350

900

505

460

16-22

4

-

ZD30-36a

300

45

-

400

1000

565

515

16-25

4

- - - - -
| 查看次数:
