产品编号:141755-858
产品名称:G41F46衬氟隔膜阀
型  号:G41F46
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

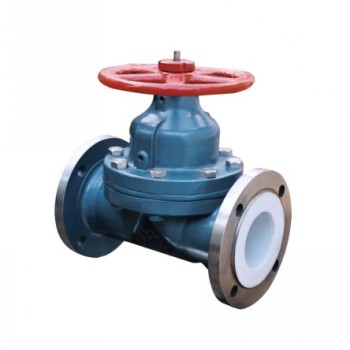

上海佳裕阀门厂家生产G41F46衬氟隔膜阀

    衬氟隔膜阀是一种特殊形式的具有截断功能的阀门,在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。

设计特点:

  1.G41F46衬氟隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;G41F46衬氟隔膜阀隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

  2.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

  3.G41F46衬氟隔膜阀的阀体内腔为全氟F56内衬。因此具有优越的耐腐蚀的特点。

  4.由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和最小的关闭力。

  5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

  6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。

  7.本阀采用标准:按照GB12239的规定,并符合BS5156的。

主要零部件材料表:

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 隔膜 FEP(F46)/CR(氯丁橡胶)PFA(可溶F4)/FPDM(乙丙橡胶)
5 支架 PTFE(F4) CF8 CF8
6 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手轮 WCB WCB WCB

主要外形和连接尺寸:

公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14
20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14
25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14
32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18
40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18
50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18
65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18
80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18
100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18
125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18
150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23
200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23
250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23
300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23
