产品编号:1486-742
产品名称:EG6B41J英标常闭式气动隔膜阀
型  号:EG6B41J
产品备注:佳裕阀门(上海)有限公司

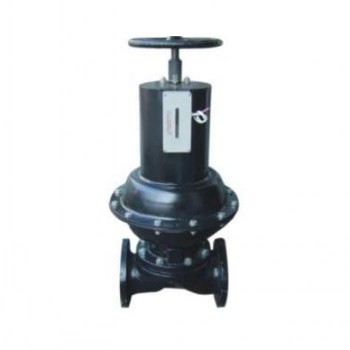

 点击查看大图片

上海佳裕阀门厂家生产

EG6B41J英标常闭式气动隔膜阀

设计与制造按:GB12239或BS5156
结构长度按:GB12221或BS5156
法兰连接尺寸按:GB4216.4或BS4504
试验与检验按:GB/T13927或BS5156
英标常闭式气动隔膜阀(EG6B41J注意事项(安装前请仔细阅读本公司提供的说明书):
(1)、由于隔膜为易损件,应视介质特性而定期更换。
(2)、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
(3)、一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用。

G6B41J常闭式气动衬胶隔膜阀用途和主要性能规范

1.本系列隔膜阀可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。

2.G6B41J常闭式气动衬胶隔膜阀各种视裹材质的推荐使用范围:

视裹材质(代号) 适用温度

适用介质

硬橡胶(NR) -10 o C~85 o C 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR) -10 o C~85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。
丁基胶(IIR) -10 o C~120 o C 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶 (CR)-10 o C~120 o C 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。
铸铁不视裹 -40 o C~100 o C 非腐蚀性介质

隔膜材质的推荐使用范围:

隔膜材质(代号) 适宜温度 适用介质
丁基胶(B级) -40 o C~100 o C 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶(Q级) -50 o C~100 o C 用于净化水、无机盐、稀释无机酸。

常闭式气动衬胶隔膜阀主要性能参数:

型号 公称通径DN(mm) 工作压力WP(Mpa) 试验压力(Mpa) 试验温度( o C)
密封 强度
EG41J W-16 20-50 1.6 1.76 2.4 常温
EG41J W-10 65-200 1.0 1.1 1.5

G6B41J常闭式气动衬胶隔膜阀结构特点和作用原理

2.隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

3.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

5.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。

6.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

7.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。

8.隔膜阀采用标准:按照GB12239的规定,并符合BS5156的要求。


性能规范

型号
公称压力
PN(Mpa)
试验压力PS(Mpa)
适用介质
工作温度(℃)


EG6B41WJF-6
0.6
0.9
0.66
W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
(溶融碱金属元素氧除外)
≤100
≤85
≤150
EG6B41WJF-10
1.0
1.5
1.1
EG6B41WJF-16
1.6
2.4
1.76

外形连接尺寸及重量

型号
公称通径
DN(mm)
尺寸(mm)
气动装置
质量
(㎏)
L
f
D1
D
D0
n-d
H
B
代号
ES
耗气量(cm3)
气源压力(MPa)
气源接头(in)
J型
W型
EG6B41WJF-16
20
121
117
2
75
105
120
4-13.5

168
61
163.87
0.3
1/8
7.2
25
131
127
2
85
115
120
4-13.5
394
168
61
196.65
0.3-0.4
1/8
8.9
32
150
146
2
100
140
120
4-17.5
400
168
61
229.4
0.3-0.4
1/8
10.6
40
163
159
2
110
150
165
4-17.5
485
260
62
1425.7
0.3-0.4
1/4
19.5
50
194
190
2
125
165
165
4-17.5
635
318
63
2284.1
0.3-0.4
1/4
34.9
EG6B41WJF-10
65
220
216
2
145
185
165
4-17.5
650
318
63
3048
0.3-0.4
1/4
39.9
80
258
254
2
160
200
165
8-17.5
660
318
63
3244.7
0.4-0.5
1/4
51.9
100
309
305
2
180
220
280
8-17.5
816
425
64
6964.5
0.4-0.5
3/8
93.2
125
362
356
3
210
250
280
8-17.5
825
425
64
7439.7
0.4-0.5
3/8
105.3
150
412
406
3
240
285
310
8-22
1013
549
65
14912
0.5
3/8
184.5
EG6B41WJF-6
200
529
521
4
295
340
483
8-22
1300
749
66
49161
0.5
1/2
407.4

注:
1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时,可操作手轮使阀门开启
