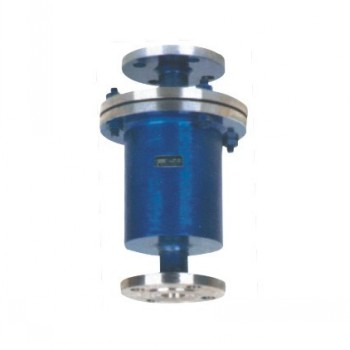

HGS07-203砾石管道阻火器
概述
砾石阻火器，是国内沿用金属砾石网型阻火器，经北京设计院部门按照中华人民共和国国家标准GB5908-86标准进行设计生产。
砾石阻火器是中国石化、医疗两大设计院最新研究成果。
结构特点
结构合理、重量轻、耐腐蚀、易检修、安装方便，阻火器芯子采用砾石网及砾石丸，耐腐蚀，易清洁，防爆性能合格，连续13次阻爆性能试验，每次都能阻火，耐烧性能合格，能防毒、防腐。
适用范围
HGS07-203型阻火器，适用于管道、闪点低于28℃甲类化学、药品、酒精、食品等，闪点低于60℃食用油。
连接尺寸
|
型 号 |
公称直径
DN |
结构尺寸 | ||
|
D*S |
H |
h | ||
|
HGS07-203-01-1-1 |
15 |
57*3.5 |
280 |
145 |
|
HGS07-203-02-1-2 |
20 |
57*3.5 |
280 |
145 |
|
HGS07-203-03-1-2 |
25 |
89*4 |
315 |
180 |
|
HGS07-203-04-1-2 |
32 |
89*4 |
315 |
180 |
|
HGS07-203-05-1-2 |
40 |
108*4 |
370 |
215 |
|
HGS07-203-06-1-2 |
50 |
133*4.5 |
405 |
250 |
|
HGS07-203-07-2-2 |
65 |
159*5 |
460 |
300 |
|
HGS07-203-08-2-2 |
80 |
159*5 |
485 |
315 |
|
HGS07-203-09-2-2 |
100 |
194*5 |
501 |
340 |
|
HGS07-203-11 |
125 |
219*7 |
555 |
365 |
|
HGS07-203-15 |
150 |
273*7 |
565 |
385 |
|
HGS07-203-20 |
200 |
325*10 |
600 |
405 |
|
HGS07-203-25 |
250 |
377*10 |
620 |
420 |
