产品编号：134847-150
产品名称：GZW丝口阻火器
型　　号：GZW
产品备注：佳裕阀门（上海）有限公司

点击查看大图片

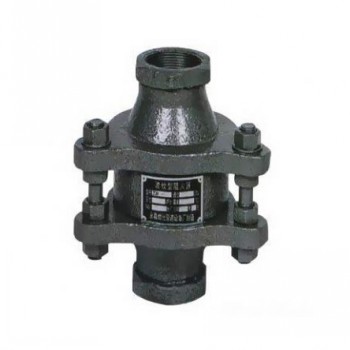

GZW丝口阻火器

适用范围

①阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用于储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型阻火器原理同上，用在管道上。
②与呼吸阀、呼吸人孔配套使用，也可单独使用。

技术要求

①阻爆性能合格，连续十三次试验每次都能阻火。
②耐火性能合格，耐烧，1小时无回火。

阻火器适用范围：
　　该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

型号标记：

管道阻火器零部件材料：

阀体材料	碳钢WCB、不锈钢304、316、
阻火芯件材料	不锈钢防爆阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度 ℃	≤480
公称压力(MPa)	0.6~5.0
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

管道阻火器国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（mm）
规格	D	K	DL	H	N-d
DN20	Ø105	Ø75	Ø130	160	4×14
DN25	Ø115	Ø85	Ø135	160	4×14
DN32	Ø135	Ø100	Ø155	180	4×18
DN40	Ø145	Ø110	Ø170	200	4×18
DN50	Ø160	Ø125	Ø195	220	4×18
DN65	Ø180	Ø145	Ø220	220	4×18
DN80	Ø195	Ø160	Ø250	250	8×18
DN100	Ø215	Ø180	Ø295	260	8×18
DN125	Ø245	Ø210	Ø360	300	8×18
DN150	Ø280	Ø240	Ø430	360	8×22
DN200	Ø335	Ø295	Ø520	420	12×22

管道阻火器美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
规格	D	K	DL	H	N-d
3/4"	98	70	Ø130	160	4×15
1	108	79.5	Ø135	160	4×15
1-1/4"	117	89	Ø155	180	4×15
1-1/2"	127	98.5	Ø170	200	4×15
2"	152	120.5	Ø195	220	4×19
2-1/2"	178	139.5	Ø220	220	4×19
3"	190	152.5	Ø250	250	4×19
4"	229	190.5	Ø295	260	8×19
5"	254	216	Ø360	300	8×22
6"	279	241.5	Ø430	360	8×22
8"	343	298.5	Ø520	420	8×22
