产品编号:13440-103
产品名称:ZGB-1新型波纹石油储罐阻火器
型  号:ZGB-1
产品备注:佳裕阀门(上海)有限公司

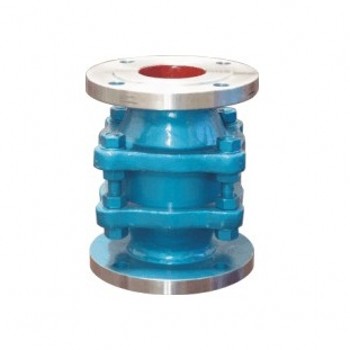

 点击查看大图片
ZGB-1储罐阻火器概述;
ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格,该产品广泛用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。
波纹型阻火器性能及特点:
该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
波纹型阻火器适用范围:
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。
波纹型阻火器维修与保养:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。
阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。
发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
重新安装阻火层芯子时,应保证结合面严密不得漏气。
波纹型阻火器零部件材料:

阀体材料
碳钢WCB、不锈钢304、316、
阻火芯件材料
不锈钢防爆阻火波纹板
密封件材料
耐油石棉橡胶、四氟PTFE
环境温度 ℃
≤480
公称压力MPa
0.6~5.0
防爆级别
BS5501:ⅡA、ⅡB、ⅡC

国标法兰连接外形尺寸: GB、JB

规格
安装尺寸(mm)
D2
D
L
H
N-d
DN50
?110
?140
220
235
4×14
DN80
?150
?185
280
270
4×18
DN100
?170
?205
325
275
4×18
DN150
?225
?260
425
290
8×18
DN200
?280
?315
495
305
8×18
DN250
?335
?370
595
320
12×18
DN300
?395
?435
655
405
12×23

美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准

规格
安装尺寸(mm)
D2
D
L
H
N-d
2"
?120.5
?152
220
235
4×19
3"
?152.5
?190
280
270
4×19
4"
?190.5
?229
325
275
8×19
6"
?241.5
?279
425
290
8×22
8"
?298.5
?343
495
305
8×22
10"
?362
?406
595
320
12×25
12"
?432
?483
655
405
