产品编号:133950-997
产品名称:FPB天然气防爆阻火器
型  号:FPB
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

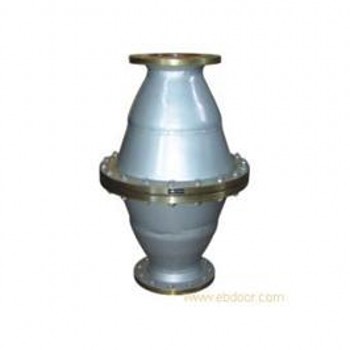

FPB天然气防爆阻火器

本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的

阻火器性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格,耐烧试验1小时无回火现象。

3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。

阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能组织爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

天然气阻火器外形及相关尺寸见右图和下表
型号
公称直径
DN
D1
D2
L
PN1.0MPa
PN1.6MPa
PN2.5MPa
PN4.0MPa
FPB-15
15
18×3
57×3.5
330
330
330
330
FPB-20
20
25×3
57×3.5
330
330
340
340
FPB-25
25
32×3.5
73×4
365
365
375
375
FPB-32
32
38×3.5
73×4
375
375
390
390
FPB-40
40
45×3.5
89×4
375
375
405
410
FPB-50
50
57×3.5
108×4
420
420
445
465
FPB-65
65
73×4
133×4.5
485
485
515
520
FPB-80
80
89×4
159×4.5
505
505
560
560
FPB-100
100
108×4
219×6
555
555
600
645
FPB-125
125
133×4.5
273×8
615
615
670
720
FPB-150
150
159×4.5
325×8
665
665
735
800
FPB-200
200
219×6
377×9
940
940
1015
1100
FPB-250
250
273×8
480×10
1030
1030
1150
1265
FPB-300
300
325×8
529×10
1295
1295
1430
1545
FPB-350
350
377×9
630×12
1300
1300
1430
1545

注:1、本产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造,用户需选用其它标准的连接法兰,请在订货中予以说明。
  2、对于PN>4.0MPa的气体阻火器,本厂也可设计制造。
