产品编号:124715-395
产品名称:ZJHP气动单座调节阀
型  号:ZJHP
产品备注:佳裕阀门(上海)有限公司

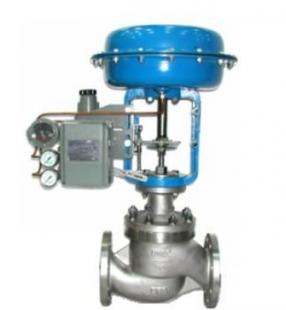

 点击查看大图片

上海佳裕阀门厂家生产

ZJHP气动单座调节阀的详细资料:

一、ZJHP气动单座调节阀概述
ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。

二、ZJHP气动单座调节阀主要零件材料

零件名称
材料
温度范围
阀体上阀盖
HT200
-20200
ZG230-450
-40450
ZG1Cr18Ni9Ti
-250550
ZG0Cr18Ni12Mo2Ti
-250550
阀芯、阀座
1Cr18Ni9
-250550
0Cr18Ni12Mo2Ti
-250550

聚四氟乙烯
-40200

丁晴橡胶夹增强涤沦织物

压缩弹簧
60Si2Mn


A3


 三、ZJHP气动单座调节阀调节机构主要技术参数

公称通径mm
20
25
40
50
65
80
100
150
200
250
300
350
400
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
可与本公司
商洽生产
额定流量
系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公称压力MPa
0.6   1.6   4.0   6.4
行程mm
10
16
25
40
60
100


流量特性
直线、等百分比、快开型
介质温度℃
-40230(常温型),散热片式230450(中温型),特殊订货-100600
法兰标准
符合JB78-59JB79-59标准,可按JB/79.1-94JB/79.2-94ANSIJISDIN 等标准订货生产
阀体材质
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式
直通单座铸造球型阀
阀芯材质
1Cr18Ni90Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式
普通式(常温型)、热片式(中温型)、低温型
可调比R
50:1
气源接头
M16×1.5

注:可为用户提供ANSIJIS法兰的产品,结构长度也可按用户需要确定。

四、ZJHP气动单座调节阀执行机构主要技术参数

型号
ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面积cm2
350
350
560
900
1600
行程mm 16 25 40 60 100
弹簧范围KPa
20100(标准):40200;
80
240; 2060; 60100

五、ZJHP气动单座调节阀性能指标

项目
指标值
项目
指标值
基本误差%
不带定位器
±5.0





%
气关
不带定位器
始点
±5.0
带定位器
±1.0
终点
±2.5
回差%
不带定位器
≤3.0
带定位器
始点
±1.0
终点
±1.0
带定位器
≤1.0
气开
不带定位器
始点
±2.5
终点
±5.0
死区%
不带定位器
≤3.0
带定位器
始点
±1.0
终点
±1.0
带定位器
≤0.4
允许泄漏量L/h
1×10-4×阀额定容量
额定行程偏差%
±2.5

注:本产品执行GB/T4213-92国家标准。
