一、ZJHM型气动套筒调节阀概述
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。ZJHM型气动套筒调节阀结构组成[调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀,偏心蝶阀等ZJHM型气动套筒调节阀种类： 按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
二、ZJHM型气动套筒调节阀概述调节机构主要技术参数
|
阀座直径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量
系数kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
流量特性 |
直线、等百分比 |
|
介质温度℃ |
-20～200(常温型)、-40～+250、-40～250（中温型） |
|
法兰尺寸 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
|
法兰型式 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
|
阀体
材质 |
PN
(MPa) |
0.6,1.6 |
HT200 |
|
4.0,6.0 |
（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
|
可调比 |
50:1 | 注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
三、ZJHM型气动套筒调节阀概述执行机构主要技术参数
|
型 号 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
弹簧范围KPa |
20～100(标准)；40～200；80～240；20～60；60～100 |
四、ZJHM型气动套筒调节阀概述性能指标
|
项目 |
指标值 |
项目 |
指标值 |
|
|
基本误差％ |
不带定位器 |
±5.0 |
始
终
点
偏
差
％ |
气关 |
不带定位器 |
始点 |
±5.0 |
|
|
终点 |
±2.5 |
|
|
带定位器 |
±1.0 |
带定位器 |
始点 |
±1.0 |
|
|
终点 |
±1.0 |
|
|
回差％ |
不带定位器 |
3.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
|
|
终点 |
±5.0 |
|
|
带定位器 |
1.0 |
带定位器 |
始点 |
±1.0 |
|
|
终点 |
±1.0 |
|
|
死区％ |
不带定位器 |
3.0 |
|
|
带定位器 |
0.4 |
允许泄漏量L/h |
1×10-3×
阀额定
容量 |
|
|
额定行程偏差％ |
±2.5 |
|
五、ZJHM型气动套筒调节阀概述允许压差
|
开
关
方
式 |
执行
机构
型号 |
弹簧
范围
KPa |
气源
压力
KPa |
需
要
附
件 |
公称通径（阀座直径）mm |
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
气
关 |
ZHA-22 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
3.00
6.4
6.4 |
|
|
|
|
|
|
|
|
ZHA-23 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
|
2.25
6.4
6.4 |
1.95
6.4
6.4 |
|
|
|
|
|
|
ZHA-34 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
|
|
|
2.36
6.4
6.4 |
2.04
6.4
6.4 |
1.67
6.4
6.4 |
|
|
|
ZHA-45 |
20～100
20～100
40～200 |
0.14
0.25
0.40 |
-
P
P或R |
|
|
|
|
|
|
1.41
6.4
6.4 |
1.14
6.4
6.4 |
|
气
开 |
ZHA-22 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
1.5
4.5
6.4 |
|
|
|
|
|
|
|
ZHA-23 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
|
1.13
3.38
6.40 |
0.98
2.93
6.4 |
|
|
|
|
|
ZHA-34 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
|
|
1.18
3.54
6.4 |
1.02
3.06
6.4 |
0.84
2.51
5.85 |
|
|
|
ZHA-45 |
20～100
40～200
80～240 |
0.14
0.25
0.40 |
-
P或R
P |
|
|
|
|
|
|
0.71
2.12
4.94 |
0.57
1.71
4.00 | 注：1）P－阀门定位器；R－压力继动器。
2）允许压差为阀关闭P2=0状态，△P的最大值。
3)最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

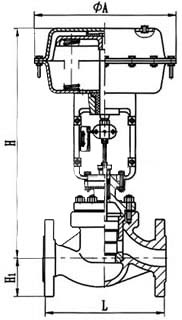

六、ZJHM型气动套筒调节阀外形尺寸及重量
|
DN |
L |
H |
H1 |
重量(Kg) |
A |
|
PN6 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6
PN16 |
PN40
PN64 |
|
25 |
184 |
197 |
210 |
410 |
560 |
50 |
57 |
57 |
70 |
20 |
24 |
285 |
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
75 |
85 |
26 |
35 |
285 |
|
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
82 |
90 |
30 |
40 |
285 |
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
100 |
107 |
55 |
78 |
360 |
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
360 |
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
|
200 |
600 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
470 |
|
250 |
730 |
730 |
100% |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
850 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
580 |
七、ZJHM型气动套筒调节阀主要零件材料
|
零件名称 |
材料 |
温度范围 |
备注 |
|
阀体上阀盖 |
HT200 |
-20～200℃ |
|
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-40～600℃ |
|
|
阀芯、阀座 |
1Cr18Ni9 |
-250～550℃ |
|
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
|
膜 片 |
丁晴橡胶夹增强涤沦织物 |
|
|
|
压缩弹簧 |
60Si2Mn |
|
|
|
膜 盖 |
A3 |
|
|
|
