产品名称:ZMABP气动薄膜直通双座调节阀
型  号:ZMABP
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

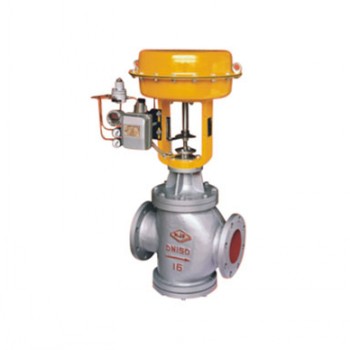

ZMABP气动薄膜直通双座调节阀

  ZMABP、ZMABN型气动薄膜直通双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。
   本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。


主要零件材料

  阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
  阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
  填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
  垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
  膜   盖:A3
  波 纹 膜片:丁腈橡胶夹增强涤纶织物
  弹   簧:60Si2Mn
  阀杆、推杆:2Cr13、1Cr18Ni9Ti
  衬   套:2Cr13
  软密封阀芯:增强聚四氟乙烯

主要技术参数

 公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 400
 额定流量系数
  Kv
单座 8 12 20 32 50 80 120 200 280 450 700 1100
双座 10 16 25 40 63 100 160 250 400 630 1000 1600 2700
 额定行程L(mm) 16 25 40 60 100
 膜片有效面积Ae(cm2) 280 400 600 1000 1600
 公称压力PN(MPa) 1.6、4.0、6.4
 固有流量特性 直线、等百分比
 固有可调比R 50:1
 信号范围Pr(KPa) 20~200、40~200、20~60、60~100、80~240
 气源压力Ps(MPa) 0.14~0.4
 允许泄漏量 Ⅳ级(单座)、Ⅲ级(双座)
 工作温度t
(℃)
常温型 -20~200、-40~250、-60~250
散热型 -40~450、-60~450
高温型 450~650
低温型 -60~-100、-100~-200、-200~-250
*本产品性能指标贯彻GB/T4213—92。
