产品编号:12257-177
产品名称:ZHYO气动罐底调节阀
型  号:ZHYO
产品备注:佳裕阀门(上海)有限公司

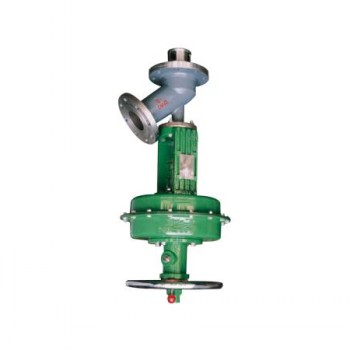

 点击查看大图片
上海佳裕阀门厂家生产
ZHYO气动罐底调节阀


  ZHYO罐底调节阀是一种特殊结构形式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIB1G.104标准,调节阀配用HA多弹簧式薄膜执行机构,其结构紧凑;输出力大,该阀最适宜控制容易沉积或含有颗粒的液体。

主要技术参数

阀体:ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀芯:0Cr18Ni12Mo2、司钛莱合金堆焊
阀座:聚四氟乙烯
阀杆、推杆:2Cr13、1Cr18Ni9Ti
波纹膜片:丁腈橡胶夹增强绦纶织物
膜盖:A3
弹簧:60Si2Mn
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

主要技术参数及性能
公称通径DN(mm)
25
40
50
65
80
100
150
阀座直径(mm)
40
50
80
80
100
150
200
额定流量系数Kv
14
35
55
95
135
220
720
额定行程(mm)
25
40
50
75
信号范围Pr(KPa)
20~100、40~200、80~240、段幅:20~60、60~100
气源压力Ps(MPa)
0.14~0.4
固有流量特性
快开
允许泄漏量
硬阀座:10-4×阀额定容量、软阀座:10-7×阀额定容量
公称压力PN(MPa)
1.6、4.0、6.4
工作温度t(°C)
常温型
-20~200、-40~250、-60~250
散热型
-40~450、-60~450
高温型
450~560
低温型
-60~100、-100~-200、-200~-250
*本产品性能指标贯彻GB/T4213-92
外形尺寸
图A 单位:mm
公称通径
φD
H
H1
H2
H3
φK
T
L
DN50×80
94
753
47
51
50
250
363
170
DN65×80
94
795
47
51
68
350
363
200
DN100×150
210
1052
39
78
90
470
520
330
图B 单位:mm
公称通径
φD
H
H1
H2
H3
L
φK
T
DN50×80
81
753
47
51
50
170
350
363
DN65×80
77
795
47
51
68
200
350
363
DN80×100
179
980
60
64.5
67
230
470
520
DN150×200
210
1052
39
78
90
330
470
520
图C 单位:mm
公称通径
φD
H
H1
H2
H3
L
φK
T
DN25×40
55
541
20
33
48
130
218
230
DN40×50
80
573
20
33
55
155
218
230
DN65×100
120
680
25
39
68
200
350
363
