产品编号:121952-697
产品名称:ZMAW、ZSCW气动薄膜、活塞调节蝶阀
型  号:ZMAW、ZSCW
产品备注:佳裕阀门(上海)有限公司

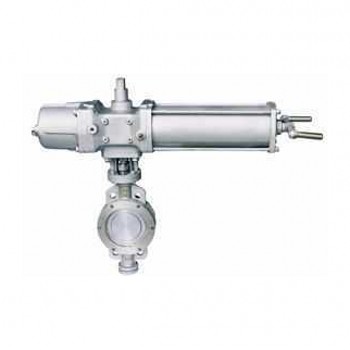

 点击查看大图片

上海佳裕阀门厂家生产

ZMAW、ZSCW气动薄膜、活塞调节蝶阀

     ZMAW、ZSCW调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点,特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
   本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm,泄漏量等级有Ⅱ级和Ⅵ级,流量特性为近似等百分比。
   气动切换成手动时,使用侧装手轮机构方法:拔出定位销,向上扳动手柄、蜗轮与蜗杆啮合,压入定位销,旋转手轮即可改变流通截面。手动切换成气动时,由相扳动手柄即可。

主要零件材料

  阀 体:HT200、ZG230—450、ZG1Cr18Ni9Ti
  阀 板:碳钢、1Cr18Ni9Ti
  长 轴:1Cr18Ni9Ti
  阀 座:碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
  内轴承:青铜、不锈钢堆焊司钛合金
  填 料:聚四氟乙烯、柔性石墨
  阀 盖:碳钢

主要技术参数
 公称通径DN(mm) 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
 额定流量系数kv 100 200 405 620 1150 2030 3150 4550 6200 8100 10260 13500 19800 27000 35700 44600 55080
 流量特性 近似等百分比
 公称压力PN(MPa) 0.1、0.25、0.6、1.0
 工作温度
(℃)
常温-20~250、中温-40~450、高温:450~560
 信号范围
(KPa)
20~100
执行机构有效面积(cm2) 280 400 630 1000 484(ZSCW型)
 气源压力 0.14 0.5
 阀板转角
(度)
0~70
 泄漏等级 Ⅱ级、Ⅵ级
 允许压差
(MPa)
0.22 0.086 0.045 0.054 0.031 0.013 0.017 0.0098 0.0062 0.010 0.0071 0.0052 0.019 0.012 0.008 0.006 0.004
 固有可调比 20:1
