产品编号:121743-491
产品名称:AJHF衬氟塑波纹管调节阀
型  号:AJHF
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

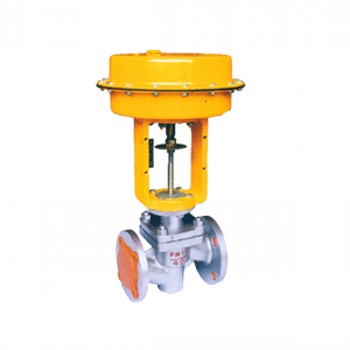

AJHF衬氟塑波纹管调节阀

   AJHF衬氟塑波纹管调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件都衬F46的防腐材料,阀内装有波纹管组件,阀芯顶端与聚四氟乙烯的波纹管上端密封,波纹管下端与阀体、上阀盖、支座用螺栓螺母密封连接,这样,波纹管把介质与外界隔绝,保证阀芯上下动作灵活。该阀几乎能抗所有化学介质的腐蚀,密封性优良,一旦波纹管损坏,调节阀填料可起第二首保护性密封,故适用于剧毒、强腐蚀、易挥发、易渗透介质的调节切断控制。

主要零件材料

阀   体:ZG230-450衬F46(FEP) 不锈钢衬F46(FEP)
阀座、阀芯:F46、哈氏合金、A蒙乃尔合金
波 纹 管:F46(FEP)、*哈氏合金
填   料:F4。柔性石墨
膜   盖:SPHC钢板
弹   簧:60Si2Mn

主要技术参数
公称通径mm
G3/4″
20
25
32
40
50
65
80
100
125
150
200
阀座直径mm
3
4
5
6
7
8
10
15
20
26
32
40
50
65
80
100
125
150
200
额定流量系数Kv
0.08
0.12
0.2
0.32
0.5
0.8
1.2
3.2
5
8
12
20
32
50
80
120
200
280
450
公称压力MPa
1.0             1.6
流量特征
直线
直线;等百分比
有效面积cm2
280
400
630
1000
行程mm
10
16
25
40
60
弹簧范围KP
20~100;40~200;80~240;段幅:20~60;60~100
可调比
R=30:1
介质温度°C
-20~+150
基本误差%
带定位
±2.0
不带定位
±10
回差%
±1.5
±8
死区%
±1.5
±6
始终点偏差%
±2.0
±10
额定行程偏差%
±2.5
允许泄漏量L/h
10-5X阀额定容量
*本产品性能标贯彻GB/T4213-92


外形尺寸
公称通径DN
G3/4″
20
25
32
40
50
65
80
100
125
150
200
L
120
180
185
200
220
250
275
300
350
425
460
560
H1
453
460
517
529
594
624
824
834
848
902
920
1020
H2
50
65
70
80
79
85
100
114
162
200
240
300
A
282
360
470
