产品编号:121544-728
产品名称:电动直通单、双座调节阀
型  号:ZAZP
产品备注:佳裕阀门(上海)有限公司

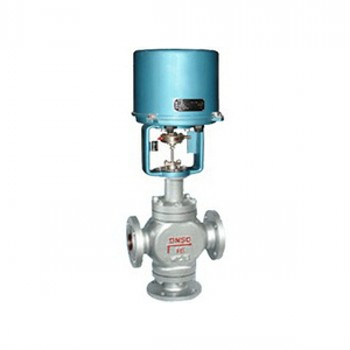

 点击查看大图片

ZAZP电动直通单、双座调节阀

 ZAZP、ZAZN型电动直通单、双座调节阀是DKZ型电动单元组合仪表中的招行单元,它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的指标信号0~10或4~20mA.DC,将此转为与输入信号相对应的上焉位移,自动地操纵阀门,改变阀门的开启程度,从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
   本系列产品有标准型、波纹管密封型、夹套保温等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20~400。


主要零件材料

  阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
  阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
  填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
  垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
  阀杆、推杆:2Cr13、1Cr18Ni9Ti
  衬   套:2Cr13


主要技术参数

 公称通径D(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 400

额定流量系数kv
单座 5 8 12 20 32 50 80 120 200 280 450 800 1200
双座   10 16 25 40 63 100 160 250 400 630 1000 1600 2700
 额定行程L(mm) 10 16 25 40 60 100
 公称压力PN(MPa) 1.6、4.0、6.4
 固有流量特性 直线、等百分比
 允许泄漏量(1/h) 10-4×阀额定容量(单座)、10-3×阀额定容量(双座)
 工作温度t( -20~200、-40~250、-40~250、-60、450
 信号范围(mA.DC) 0~10或4~20
 电源电压 220V、50Hz
作用方式 电开式、电关式

  *本产品性能指标贯彻GB/T4213—92。
