产品编号:121043-838

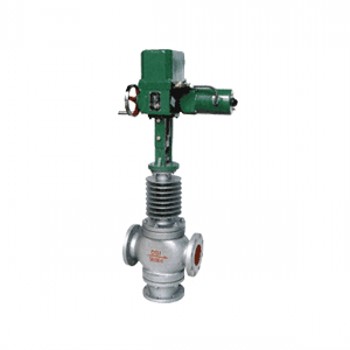

产品名称:电动三通合流、分流调节阀
型  号:ZAZQ-2
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片





上海佳裕阀门询价生产

 ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型簿壁窗口形阀芯导向。配用DKZ型直行程电动执行机构,接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体,或将不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。
   本系列产品公称通径由25mm至300mm,公称压力有PN1.6、4.0、6.4MPa,适用流体温度由-60°C至450°C,控制信号为0~10或4~20mA.DC,泄漏量标准为Ⅳ级和Ⅵ级,流量特性有直线、抛物线两种。配用不同的阀盖可分为普通型和散热型两种。

主要零件材料

  阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
  阀芯、阀座:1Cr18Ni9Ni、司钛莱合金堆焊
  填   料:聚四氟乙烯、不锈钢波纹管
  推杆、阀杆:2Cr13、1Cr18Ni9Ti
  衬   套:2Cr13
  垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

主要技术革新参数
公称通DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1280
分流
85
135
210
340
535
800
1280
额定行程L(mm)
16
25
40
60
100
固有流量物性
直线、抛物线
工作温度(°C)
普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250
散热型:铸钢:-40~450、铸不锈钢:-60~450
介质温度(°C)
200以下(对合流而言)
固有可调比R
30:1
公称压力PN(MPa)
1.6、4.0、6.4
允许泄漏量
硬密封:Ⅳ级、软密封:Ⅵ级
作用方式
电开式、电关式
信号范围(mA.DC)
0~10、4~20
220V、50Hz

*本产品性能指标贯彻GB/T4213-92。

外形尺寸                                      单位:(mm)

公称通径
25
32
40
50
65
80
100
125
150
200
250
300

法兰距离

(L)

PN16
185
200
220
250
275
300
350
410
450
550
670
770
PN40
190
200
220
255
285
310
360
430
465
560
690
795
PN64
200
210
235
265
295
320
370
440
475
570
752
819

标准阀盖

H1

PN16
805
821
843
878
989
1014
1016
1149
1210
1230
1980
2100
PN40
805
821
843
878
989
1014
1016
1149
1210
1230
1980
2100
PN64
825
841
863
898
1009
1034
1056
1179
1216
1300
2120
2460

中温型阀盖

H1

PN16
1005
1021
1043
1078
1239
1264
1266
1469
1530
1550
2330
2450
PN40
805
821
843
878
989
1014
1016
1149
1210
1230
2330
2450
PN64
1025
1041
1063
1098
1259
1284
1306
1499
1526
1620
2370
2710
H2
PN16
140
150
160
180
200
222
220
270
280
306
474
584
PN40
140
150
160
180
200
222
220
270
280
306
PN64
分流
160
170
180
200
220
242
260
300
322
376
合流
160
170
180
200
220
242
260
325
322
376
B
460
530
630
法兰标准
GB:1.6、2.5、4.0、6.4MPa  ANSI:150、300、600Lb  JIS:10K、20K、30K
