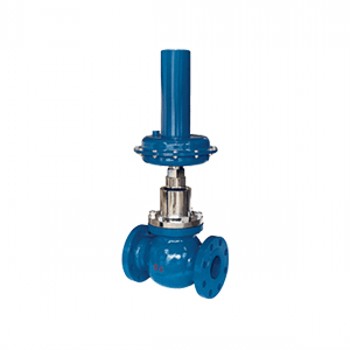

V230Y 01/02型自力式压力调节阀

概述

   V230Y 01/02型自力式压力调节阀由阀体、阀座、阀芯部件等组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
   本产品有公称压力PN16、40,公称通径范围20~300mm,使用温度≤350℃。多种多样的品种可供选择。



主要零件材料

  阀  体:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
  阀  芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
  阀  座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
  阀  杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
  膜  盖:A 3 、1Cr18Ni9Ti
  填  料:聚四氟乙烯、柔性石墨
  膜  片:丁腈橡胶、耐油橡胶、氟橡胶



主要技术参数

 公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
 额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
 额定行程L(mm) 8 10 14 20 25 40 50 60 70
 公称压力PN(MPa) 1.6、4.0
 压力调节范围(KPa) 15~50、40~80、60~100、80~140、120~180、160~220、200~260、
240~300、280~350、330~400、380~450、430~500、480~560、540~620、
600~700、680~800、780~900、880~1000、600~1500、1000~2500
 固有流量特质 快开
 调节精度(%) ±5
 使用温度( ℃ ) ≤350
允许泄漏量 硬密封(1/h) 单座:≤10 -4 ×阀额定容量(Ⅳ级)、双座和套筒:≤5×10 -3 阀额定容量(Ⅱ级)
软密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0
 减压比 最大 10
最小 1.25
