产品编号:12550-346
产品名称:V230W自力式温度调节阀
型  号:V230W
产品备注:佳裕阀门(上海)有限公司

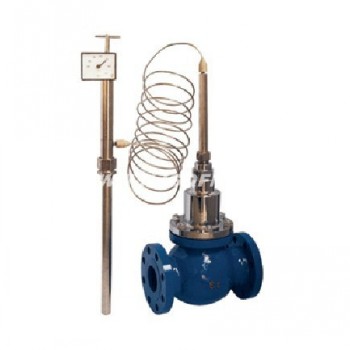

 点击查看大图片

上海佳裕阀门厂家生产

V230W自力式温度调节阀

V230W01/02型自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制,广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。
  本系列产品由公称压力PN16、40,公称通径15~200mm,温度调节范围从0到270℃,多种多样的品种可供选择。

主要零件材料

 阀 体:ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
 阀 座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
 阀 芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
 波纹管套:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
 平衡波纹管:1Cr18Ni9Ti
 温 包:H62、1Cr18Ni9Ti
 毛细管:H62、1Cr18Ni9Ti
 接 头:35、1Cr18Ni9Ti

主要技术参数

公称通径D(mm) 15 20 25 32 40 50 65 80 100 125 150 200
 公称压力PN(MPa) 1.6、4.0
 额定流量
 系数Kv
单座 5 7 11 20 30 48 75 120 190 300 480 760
双座     12 22 33 53 83 132 209 330 528 836
套筒     11 20 30 48 75 120 190 300 480 760
 额定行程L(mm) 6 8 10 14 20 35
 允许最大压差(MPa) 1.6 1.5 0.5
 温度调节范围(℃) 0~70、50~120、100~170、150~220、200~270
 调节精度(%) ±5
 允许超载值(℃) 分别为上述温度调节范围上限加50
 使用环境温度(℃) -40~+80
 安装接头 G1"
 毛细管长度(m) 3、5、8
 允许泄漏量 硬密封(1/h) 双座、套筒:5×10-3×阀额定容量(Ⅱ级)、单座:10-4×阀额定容量(Ⅳ级)
软密封(m1/min) 0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0
