产品编号:115755-598
产品名称:ZDLP电子式电动单座、套筒调节阀
型  号:
产品备注:佳裕阀门(上海)有限公司

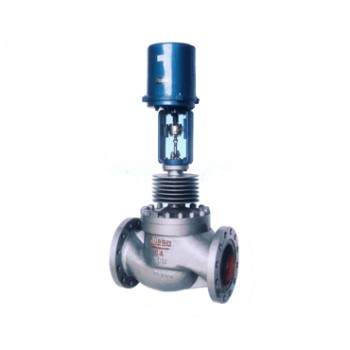

 点击查看大图片

上海佳裕阀门厂家生产

ZDLP电子式电动单座、套筒调节阀

     ZDLP、ZDLM型电子式电动单座、套筒调节阀、接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
   本系列产品公称通径由20至300mm,公称压力有1.6、4.0、6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围由-40℃~450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。
主要零件材料
  阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
  阀   芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
  填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
  推杆、衬套:2Cr13
  垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
主要技术参数
公称通径DN
(mm)
(阀座直径dn)
20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
额定流量
系数Kv
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
 额定行程L(mm) 10 16 25 40 60 100
公称压力PN(MPa) 1.6、4.0、6.4
 固有流量特性 直线、等百分比
 固有可调比R 50:1
允许
泄漏量
单座 硬密封:Ⅳ级、软密封:Ⅵ级
套筒 硬密封:Ⅱ级、软密封:Ⅵ级
 工作温度t(℃) -20~200、-40~250、-40~450、-60~450
 信号范围(mA.DC) 0~10、4~20
 电源电压 220V、50Hz
 作用方式 故障时:全关、全开、自锁位
注:*本产品性能指标贯彻GB/T4213—92。
