产品编号:11562-154
产品名称:ZRQO智能型电动Q、O型轨道调节阀
型  号:ZRQO
产品备注:佳裕阀门(上海)有限公司

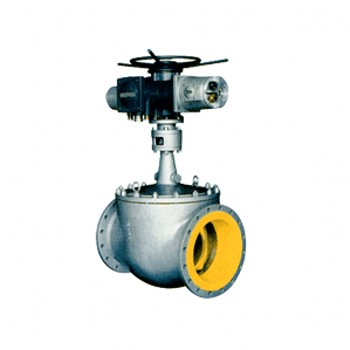

 点击查看大图片

ZRQO智能型电动Q、O型轨道调节阀

   ZRQO型智能调节球阀是由RQ系列智能电动执行机构和轨道球阀组成的一种转角为90度的旋转类型调节阀,具有优良的密封性,通常适用于密封要求严格且流通能力大的场合,广泛应用于化工、石油、造纸、炼油等工业部门。除控制气体、液体、蒸汽介质外,还适宜控制污水和含纤维性的介质。

主要零件材料

 阀体、阀盖:ZG230~450、ZG1Cr18Ni9Ti ZGCr17Ni12Mo2
  球   阀:1Cr18Ni9Ti Cr18Ni12Mo2Ti
  阀   座:1Cr18Ni9Ti Cr18Ni12Mo2Ti
  球   杆:1Cr18Ni9Ti Cr18Ni12Mo2Ti
  填   料:V型号聚四氟乙烯、柔性石墨


主要技术参数

执行机构主要技术参数:
输出转速:18~192转/分
输出转矩:34~3000牛顿.米
额定转矩误差:±10%
死区:0.1%~9.9%可调
输出额定负载下启动频率:60次/小时
输入信号:4~20mA/100Ω,2~100mA/100Ω,DC24V开关量
供电电源:380±10%VAC,50Hz
相对湿度:≤95%
相对温度:-30~+70°C
防爆型防爆等级:Exd ⅡBT4
防护等级:IP68
输入输出通道均采用光电隔离

公称通径DN(mm)
32
40
50
65
80
100
125
150
200
250
300
350
400
500
600
700
公称压力MPa
1.6、2.5、4.0、6.4
转角范围(°)
90
固有流量特性
快开
介质温度(°C)
-60~450
泄漏量
V级

*本产品性能指标贯彻GB/T4213-92

法兰式
通径
压力MPa
L
A
H
50
10
292
640
610
17
292
640
610
25
292
640
610
65
10
330
640
670
17
330
640
670
25
330
640
670
80
10
356
820
730
17
356
820
730
25
356
450
690
100
1.6
350
640
750
2.5
350
640
770
4.0
350
640
770
6.4
350
640
770
10
432
640
790
17
432
820
810
25
432
820
750
150
1.6
480
640
860
2.5
480
640
860
4.0
480
640
860
6.4
480
640
860
10
559
820
900
200
1.6
600
640
920
2.5
600
640
920
4.0
600
640
920
6.4
600
640
920
250
1.6
730
640
990
2.5
730
640
990
4.0
730
640
990
6.4
730
820
1010
300
1.6
850
640
1050
2.5
850
640
1070
4.0
850
820
1090
6.4
850
820
1090
350
1.6
980
640
1100
2.5
980
820
1120
4.0
980
820
1120
6.4
980
820
1120
400
1.6
1100
820
1320
2.5
1100
820
1320
4.0
1100
820
1320
6.4
1100
820
1120
500
1.6
1250
820
1520
2.5
1250
820
1520
4.0
1250
940
1540
6.4
1250
940
1540
600
1.6
1450
820
1850
2.5
1450
940
1850
700
1.6
1650
940
2050
2.5
1650
940
2050

焊接式
通径
压力MPa
L
A
H
32
32
229
640
580
40
32
241
820
610
50
10
292
640
610
17
292
640
610
25
292
640
610
32
292
820
660
65
10
330
640
670
17
330
640
670
25
330
640
670
80
10
356
640
730
17
356
640
730
25
356
820
750
100
1.6
350
450
750
2.5
350
640
770
4.0
350
640
770
6.4
350
640
770
10
432
640
790
17
432
820
810
25
432
820
820
150
1.6
480
640
860
2.5
480
640
860
4.0
480
640
860
6.4
480
640
860
200
1.6
600
640
920
2.5
600
640
920
4.0
600
640
920
6.4
600
640
920
250
1.6
730
640
920
2.5
730
640
990
4.0
730
640
990
6.4
730
820
1010
300
1.6
850
640
1050
2.5
850
640
1070
4.0
850
820
1090
6.4
850
820
1090
350
1.6
980
640
1100
2.5
980
820
1120
4.0
980
820
1120
6.4
980
820
1120
400
1.6
1100
820
1320
2.5
1100
820
1320
4.0
1100
820
1320
6.4
1100
820
1320
450
1.6
1200
820
1380
2.5
1200
820
1380
4.0
1200
820
1380
6.4
1200
940
1400
500
1.6
1250
820
1520
2.5
1250
820
1520
4.0
1250
940
1540
6.4
1250
940
1540
