首页产品展示国产阀门系列调节阀阀门系列
产品编号：115347-800

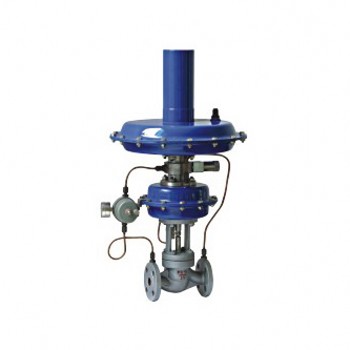

产品名称：指挥器操作型自力式微压调节阀
型　　号：V230Y
产品备注：佳裕阀门（上海）有限公司
 点击查看大图片

上海佳裕阀门厂家生产

V230Y型自力式微压调节阀

V230Y 21 型自力式压力调节阀由控制阀、执行器和指挥器组成，
22
是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，该阀控制精度高，比一般自力式调压阀高一倍左右，适合在控制精度要求较高的场合。
（B）控制阀后压力
（K）控制阀前压力

主要零件材料
阀　体：ZG230～450、ZG1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
阀　芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀　座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜　盖：A3、1Cr18Ni9Ti
膜　片：丁脯橡胶、耐油像胶、氟橡胶

主要技术参数
公称通径DN（mm）
20
25
40
50
65
80
100
阀座直径（mm）
6
15
20
25
32
40
50
65
80
100
额定流量系数KV
3.2
5
8
11
20
50
80
100
160
压力调节范围KPa
0.5～5.5、5～10、9～14、13～19、18～24、23～28
27～33、31～38、36～44、42～51、49～58、56～66
公称压力PN（MPa）
1.0　　　　　　　　　1.6
被调介质温度（°C）
≤80
调节精度（%）
±10
允许泄漏量
10-4X阀额定容量
应用例举
外形尺寸
公称通径DN
20
25
32
40
50
65
80
100
A
395
H
680
690
710
720
735
797
837
1050
L
185
200
205
222
254
276
298
352
法兰标准
GB:1.6、2.5、4.0MPa 　ANSI:150、JIS:10K
注：本表法兰距离以PN16为依据
